Afficheurs et indicateurs

Sélection des vues

Suivant véhicule, naviguez à l’aide de la commande 1 pour sélectionner les différentes vues sur le tableau de bordA ou B.
Plusieurs vues sont proposées :
  • vue charge : affiche au tableau de bord uniquement lorsque le véhicule est en charge, l’autonomie, le pourcentage batterie, le temps de charge restant ;
  • vue classique : affiche au tableau de bord la vitesse, les aides à la conduite actives, la zone d’information et, suivant véhicule, le powermètre ;
  • vue navigation : affiche au tableau de bord la vitesse, les aides à la conduite actives et la zone d’information. Elle duplique également la carte routière provenant du système multimédia sur l’intégralité du tableau de bord ;
  • scène réaliste : affiche au tableau de bord la vitesse, les aides à la conduite actives, la zone d’information ainsi que votre véhicule et son environnement (voies, véhicules autour de vous...) ;
  • vue minimale : affiche au tableau de bord les informations uniquement indispensables, la vitesse, les aides à la conduite actives et la zone d’information.

Tableau de bord A

Il s’éclaire à l’ouverture de la porte conducteur. L’allumage de certains témoins est accompagné d’un message.
Suivant véhicule, vous pouvez personnaliser votre tableau de bord avec un contenu et des couleurs différentes selon votre choix.
Pour plus d'informations, reportez-vous à la notice multimédia.

Indicateur de vitesse 2

La vitesse de votre véhicule est limitée à 150 km/h environ suivant véhicule.
Alarme sonore de survitesse
Suivant véhicule et pays, le témoin lumineux s’allume accompagné d’un signal sonore. Ce dernier retentit dès que le véhicule dépasse 120 km/h.
Ce témoin reste allumé tant que le véhicule dépasse 120 km/h.

Informations sur les aides à la conduite 3

Informations navigation en cours 4

Suivant véhicule, vous pouvez afficher des informations provenant de l'écran multimédia (boussole, téléphone, navigation...) ou de l'ordinateur de bord.
Pour plus d'informations, reportez-vous à la notice multimédia.

Informations sur la batterie 5 (taux de charge de la batterie de traction, autonomie prévisible)

Powermètre 6

Totalisateur général 7

Témoin du niveau de freinage régénératif 9

Zone d’informations 8

Suivant véhicule, naviguez à l’aide de la commande 10 pour sélectionner différents widgets sur le tableau de bord A :
  • informations ordinateur de bord (totalisateur, consommation...) ;
  • informations téléphone, multimédia (source audio en cours de lecture...) ;
  • informations véhicule (messages d’alerte...) ;
  • ...

Témoin de branchement du cordon de charge 11

Il s’allume dès que le cordon de charge est branché au véhicule.

Niveau de charge 12

La jauge indique la quantité d’énergie restante.

Temps de charge restant 13

Taux de charge de la batterie de traction 14

Seuil de réserve

Lorsque la batterie de traction atteint environ 7 % ou, suivant véhicule, environ 12 % de charge, la jauge et le témoin 15  s’allument en jaune, accompagnés d’un signal sonore.
Pour optimiser votre autonomie CONSEILS DE CONDUITE, ECO CONDUITE.

Seuil d’immobilisation imminente

Lorsque le niveau de charge atteint 4 % environ ou, suivant véhicule, environ 6 %, un signal sonore retentit de nouveau et la jauge s’allume en rouge ou, suivant véhicule, 30 secondes après l'allumage de la jauge en rouge.
Lorsque le niveau de charge atteint 3,5 % ou, suivant véhicule, environ 5 %, la valeur de l’autonomie n’est plus affichée. Les performances moteur diminuent progressivement jusqu’à l’immobilisation du véhicule DÉPANNAGE.

Tableau de bord B

Il s’éclaire à l’ouverture de la porte conducteur. L’allumage de certains témoins est accompagné d’un message.
L’allumage de certains témoins est accompagné d’un message.
Suivant véhicule, vous pouvez personnaliser votre tableau de bord avec un contenu et des couleurs différentes selon votre choix.
Pour plus d'informations, reportez-vous à la notice de l’équipement.

Indicateurs de changement de direction 16 et 20

Témoin d'alerte 17

TÉMOINS LUMINEUX

Témoin d'alerte de sous-gonflage des pneumatiques 18

AVERTISSEUR DE PERTE DE PRESSION DES PNEUMATIQUES

Témoin d'airbag 19

Témoin du frein de parking assisté 21

Témoin d'alerte de non-présence des mains sur le volant 22

PRÉVENTION SORTIE DE VOIEACTIVE DRIVER ASSIST

Témoin d'arrêt impératif 23

TÉMOINS LUMINEUX

Mode de conduite sélectionné 24

MULTI-SENSE

Indicateur de vitesse 25

Suivant le style sélectionné, l’affichage diffère.

Informations multimédia / ordinateur de bord 26

Témoin du niveau de freinage régénératif 27

Autonomie prévisible 28

Haute 32 : visibilité autonomie en conditions optimales (par exemple : roulage sur départementale ou nationale avec faible usage du confort thermique).
Basse 33 : visibilité autonomie en conditions défavorables (par exemple : roulage sur autoroute en hiver ou embouteillage avec usage intense du confort thermique).
Pour optimiser votre autonomie CONSEILS DE CONDUITE, ECO CONDUITE.

Économètre 29

CONSEILS DE CONDUITE, ECO CONDUITE

Seuil de réserve

Lorsque la batterie de traction atteint environ 7 % ou, suivant véhicule, environ 12 % de charge, la jauge et le témoin 30  s’allument en jaune, accompagnés d’un signal sonore.
Pour optimiser votre autonomie CONSEILS DE CONDUITE, ECO CONDUITE.

Seuil d’immobilisation imminente

Lorsque le niveau de charge atteint 4 % environ ou, suivant véhicule, environ 6 %, un signal sonore retentit de nouveau et la jauge s’allume en rouge ou, suivant véhicule, 30 secondes après l'allumage de la jauge en rouge.
Lorsque le niveau de charge atteint 3,5 % ou, suivant véhicule, environ 5 %, la valeur de l’autonomie n’est plus affichée. Les performances moteur diminuent progressivement jusqu’à l’immobilisation du véhicule DÉPANNAGE.

Taux de charge de la batterie de traction 31

Tableau de bord en miles

(possibilité de passer en km/h)

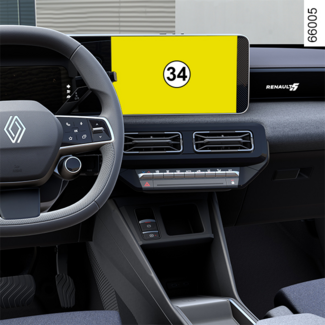

Véhicule à l’arrêt, moteur allumé, depuis l’écran multimédia 16, sélectionnez le Monde « Véhicule », appuyez sur le menu « Réglages », « Unités » puis « Vitesse ».
Choisissez entre km/h ou mph.
L'indicateur de vitesse et certaines informations de distance affichés au tableau de bord sont convertis.
Pour revenir au mode précédent, effectuez la même opération.
Nota : après une coupure de batterie, l’ordinateur de bord reviendra automatiquement à l’unité d’origine.
Pour plus d'informations, reportez-vous à la notice multimédia.
Conseil
Pour l’utilisation de certaines fonctions d’aides à la conduite, le changement de l’unité de mesure au tableau de bord est nécessaire pour obtenir les informations appropriées lorsque vous circulez dans un pays où les unités de vitesse sont différentes de celles de votre véhicule.
AVERTISSEMENT
Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt.
