Attelage

Installation d’un attelage

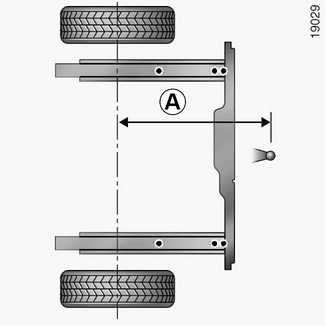

A : 1 093 mm

Installation de la boule d’attelage

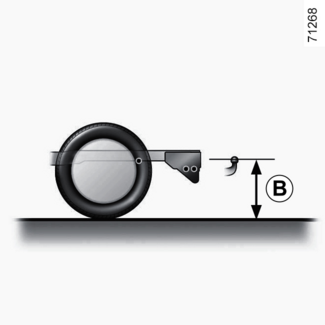

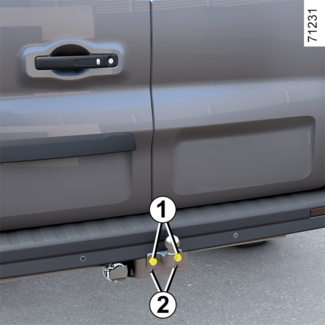

Positionnez la boule par rapport aux boulons 1 ou 2 de manière à respecter la hauteur B qui doit être comprise entre 350 et 420 mm, véhicule chargé (à l’exemple de l’illustration ci-dessus).
Pour le montage de la boule d’attelage, consultez la notice de montage de l’équipement.

Particularités liées au branchement/débranchement d’une remorque au système d’attelage

À chaque premier branchement et lors du débranchement d’une remorque au système d’attelage (caravane, remorque...) ou lors du remplacement d’une lampe défectueuse de votre véhicule , les dispositifs d’éclairages de la remorque et du véhicule doivent être synchronisés.
Pour cela :
  • éteignez tous les éclairages de votre véhicule (intérieur et extérieur) ;
  • coupez le contact ;
  • sortez de votre véhicule, puis verrouillez tous les ouvrants avec la clé ou la carte « mains libre » CLÉ, TÉLÉCOMMANDE, CARTE ;
  • attendez 5 minutes environ avant d’accéder de nouveau à votre véhicule.
Avant d’effectuer votre trajet, contrôlez les dispositifs d’éclairages.
Nota : en cas de branchement/débranchement de la remorque feux allumés, un clignotement des feux de la remorque peut survenir.
Conseil
Charge admise sur le point d’attelage, masse maxi. remorque freinée et non freinée MASSES (EN KG).
Choix et montage de l’attelage
Masse maximum de l’attelage :
  • Attelage (Traverse et Bras) monté d’origine sur le véhicule : la rotule (fixe/escamotable/démontable) ne doit pas dépasser 9.5kg ;
  • Attelage (Traverse et Bras) non monté d’origine sur le véhicule : l’attelage complet et ses fixations ne doivent pas dépasser 31.5kg.
Un dispositif d'attelage ne doit pas masquer un élément d'éclairage ou la plaque d'immatriculation lorsqu'il n'est pas utilisé. Dans tous les cas, conformez-vous à la législation du pays où vous vous trouvez.
Pour le montage et les conditions d'utilisation, consultez la notice de montage de l'équipement. Il est conseillé de garder cette notice avec les autres documents de bord.
