FILET DE SÉPARATION
Pour les véhicules qui en sont équipés, le filet de séparation est utile lors du transport d’animaux ou de bagages pour les isoler de la partie passagers.
Il s’installe derrière les sièges arrière, ou derrière les sièges conducteur et passager avant.
Le filet de séparation est prévu pour retenir une masse maximum de 10 kg.
Risques de blessures.
Pose du filet de séparation derrière les sièges arrière
(châssis standard)
À l’intérieur du véhicule et de chaque côté :

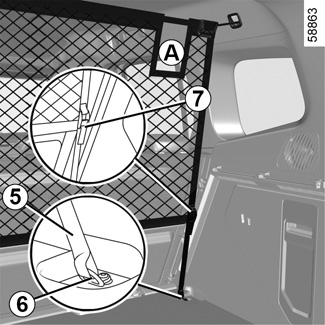

- introduisez la tringle supérieure 4 du filet dans les points d’ancrage 3 (l’ouverture du filet A doit être positionnée du côté droite du véhicule) ;
- passez les sangles inférieures 5 du filet au travers des ancrages 6 ;
- puis passez-les dans le système de verrouillage du filet 7 ;
- réglez la sangle 5 du filet de manière à ce qu’il soit bien tendu.
Le filet de séparation ne doit pas être utilisé pour fixer des objets.
Risques de blessures.
Pose du filet de séparation derrière les sièges avant
(châssis standard)
À l’intérieur du véhicule et de chaque côté :
- mettez toute la banquette en position plancher plat SIÈGES ARRIÈRE : version châssis long ;

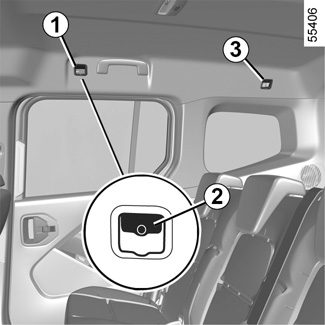

- levez les caches 2 pour accéder aux points d’ancrage 1 ;
- introduisez la tringle supérieure 4 du filet dans les points d’ancrage 1 ;
- retirez les couvercles 8 pour accéder aux points d’ancrage 9 ;
- passez les sangles inférieures 5 du filet au travers des ancrages 9 ;
- puis passez-les dans le système de verrouillage du filet 7 ;
- réglez la sangle 5 du filet de manière à ce qu’il soit bien tendu (réglez la sangle côté droit en premier).
N’installez pas le filet de séparation à cette position lorsqu’un passager occupe un siège arrière.
Pose du filet de séparation derrière les sièges arrière
(châssis long)
Il s’installe derrière les sièges arrière de deuxième rangée.
À l’intérieur du véhicule et de chaque côté :
- avancez les sièges de deuxième rangée au maximum ;
- mettez les sièges de troisième rangée en position portefeuille ou retiréz-les ;

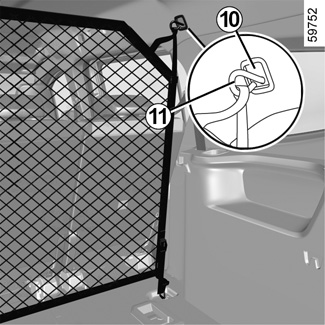

- introduisez la tringle supérieure 11 du filet dans les points d’ancrage 10 ;

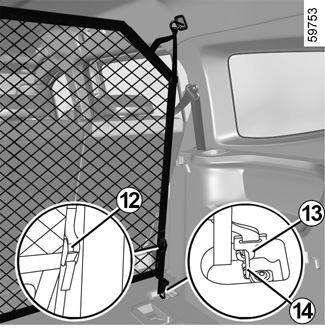

- fixez les deux crochets 13 des sangles 12 du filet sur les ancrages 14 ;
- réglez la sangle 12 du filet de manière à ce qu’il soit bien tendu ;
- réglez la position des sièges de deuxième rangée : veillez à ce que les dossiers des sièges ne viennent pas toucher le filet de séparation.
N’installez pas le filet de séparation à cette position lorsqu’un passager occupe un siège arrière.
La présence de l’étiquette A située sur le côté latéral du filet de séparation vous rappelle ces instructions.
Pose du filet de séparation derrière les sièges avant
(châssis long)
Il s’installe derrière les sièges conducteur et passager avant.
À l’intérieur du véhicule et de chaque côté :
- mettez les sièges arrière en position portefeuille ou retiréz-les ;

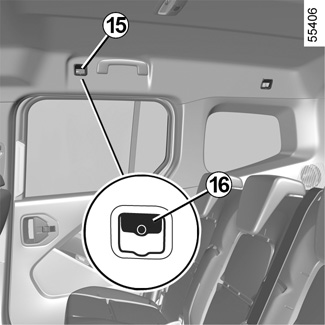

- levez les caches 16 pour accéder aux points d’ancrage 15 ;

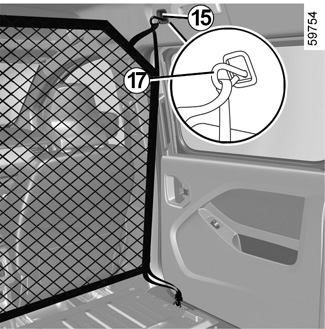

- introduisez la tringle supérieure 17 du filet dans les points d’ancrage 15 ;

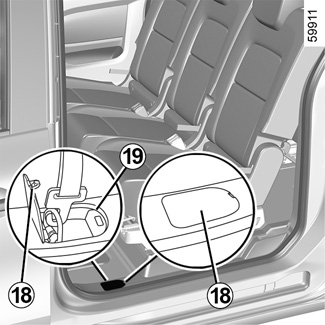

- retirez les couvercles 18 pour accéder aux points d’ancrage 19 ;
- fixez les deux crochets 21 des sangles 20 du filet sur les ancrages 22 ;
- réglez la sangle 20 du filet de manière à ce qu’il soit bien tendu ;
- réglez la position des sièges avant : veillez à ce que les dossiers des sièges ne viennent pas toucher le filet de séparation.
Le filet de séparation est prévu pour retenir une masse maximum de 10 kg.
Risques de blessures.
