CHAUFFAGE, AIR CONDITIONNÉ MANUEL

  • 1
  • 2
  • 3
  • 4
  • 5

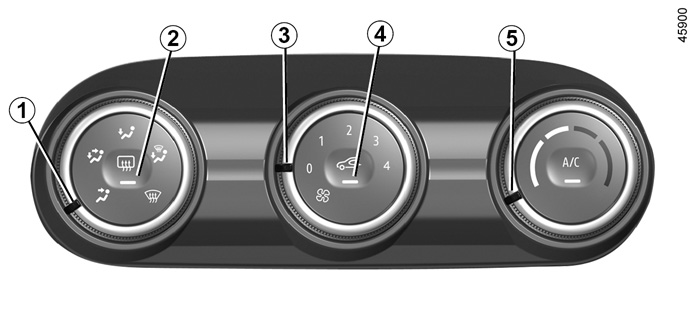

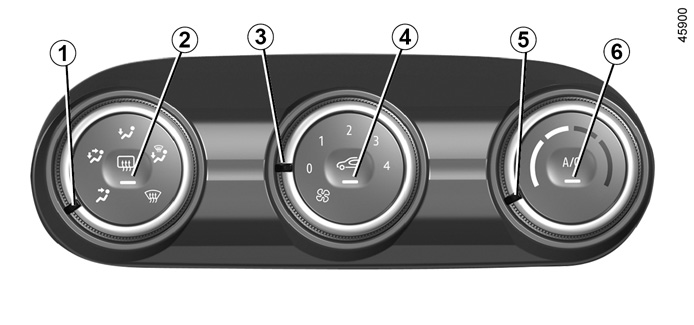

Les commandes A

(suivant véhicule)

1 Répartition de l’air dans l’habitacle.

2 Dégivrage/désembuage de la lunette arrière et, suivant véhicule, des rétroviseurs.

3 Réglage de la vitesse de ventilation.

4 Recyclage de l’air.

5 Réglage de la température de l’air.

6 Air conditionné.

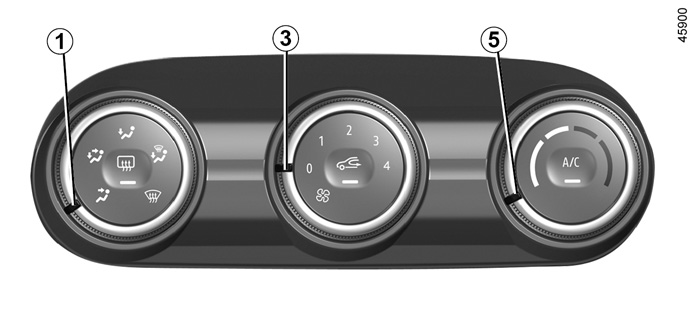

Répartition de l’air dans l’habitacle

Il y a cinq possibilités de répartition d’air. Tournez la commande 1 pour choisir votre répartition.

W Le flux d’air est dirigé vers les frises de désembuage du pare-brise et les désembueurs de vitres latérales avant.

Le flux d’air est réparti entre les désembueurs de vitres latérales avant, les frises de désembuage de pare-brise et les pieds des occupants.

Le flux d’air est principalement dirigé vers les pieds des occupants.

Le flux d’air est dirigé vers les aérateurs de la planche de bord, vers les pieds des occupants en place avant et, suivant véhicule, des occupants des sièges de deuxième rangée.

J Le flux d’air est principalement dirigé vers les aérateurs de la planche de bord.

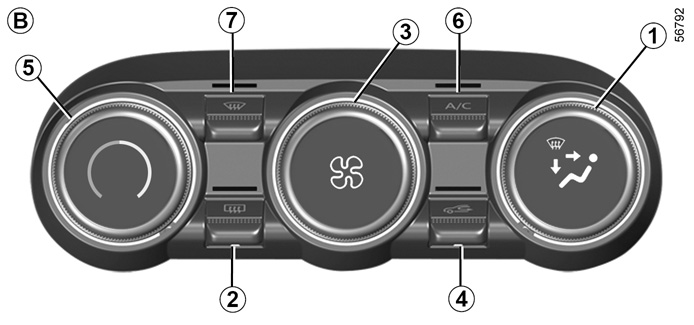

Commandes B

(suivant véhicule)

1 Répartition de l’air dans l’habitacle.

2 Dégivrage/désembuage de la lunette arrière et, suivant véhicule, des rétroviseurs.

3 Réglage de la vitesse de ventilation.

4 Recyclage de l’air.

5 Réglage de la température de l’air.

6 Commande d’air conditionné.

7 Fonction « voir clair ».

Mise en service ou arrêt de l’air conditionné

La mise en service ne peut pas être effectuée si la commande 3 est positionnée sur « 0 » (commande A) ou « OFF » (commande B).

Appuyez sur la touche 6 pour forcer l’arrêt de l’air conditionné. Le témoin de la touche s’éteint.

L’utilisation de l’air conditionné permet :

- d’abaisser la température à l’intérieur de l’habitacle ;

- d’éliminer la buée plus rapidement.

Recyclage d’air (isolation de l’habitacle)

Le recyclage d’air permet :

- de s’isoler de l’ambiance extérieure (circulation en zone polluée…) ;

- de refroidir plus rapidement la température de l’habitacle si l’air conditionné est activé.

Cette fonction est gérée automatiquement mais vous pouvez aussi l’activer manuellement. Dans ce cas, la mise en fonction est confirmée par l’allumage du témoin de la touche 4.

Utilisation manuelle

Appuyez sur la touche 4, le témoin de la touche s’allume.

L’utilisation prolongée de cette position peut entraîner des odeurs dues au non-renouvellement de l’air, ainsi qu’une formation de buée sur les vitres. Pour éviter ce phénomène, le recyclage d’air peut se désactiver automatiquement sous certaines conditions.

Arrêt du système

Tournez la commande 3 sur « OFF » ou « 0 » pour arrêter le système ou appuyez sur la touche 4. Pour le démarrer, tournez de nouveau la commande 3 pour ajuster la vitesse de ventilation.

Fonction « voir clair »

Appuyez sur la touche 7, le témoin intégré s’allume.

Cette fonction permet un dégivrage et désembuage rapide du pare-brise et de la lunette arrière, des vitres latérales avant et des rétroviseurs extérieurs (suivant véhicule). Elle impose la mise en service automatique du conditionnement d’air et du dégivrage de la lunette arrière.

Appuyez sur la touche 2 pour arrêter le fonctionnement de la lunette arrière dégivrante, le témoin intégré s’éteint.

Pour sortir de cette fonction, appuyez sur la touche 7 ou 5.

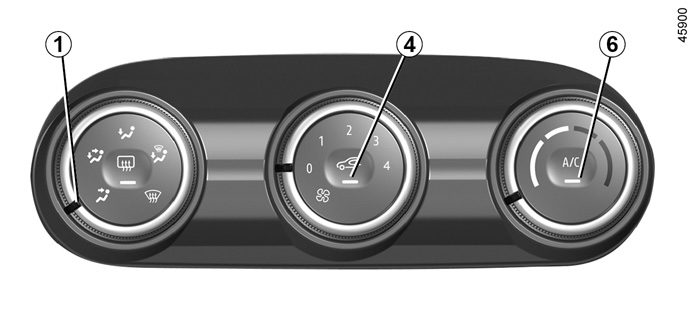

Mise en service ou arrêt de l’air conditionné

En mode automatique, le système gère la mise en route ou l’arrêt de l’air conditionné en fonction des conditions climatiques extérieures.

La mise en service ne peut pas être effectuée si la commande 3 est positionnée sur « 0 » (commande A) ou « OFF » (commande B).

Appuyez sur la touche 6 pour forcer l’arrêt de l’air conditionné. Le témoin de la touche s’éteint.

L’utilisation de l’air conditionné permet :

- d’abaisser la température à l’intérieur de l’habitacle ;

- d’éliminer la buée plus rapidement.

Le désembuage/dégivrage désactive le recyclage de l’air.

Le fonctionnement de l’air conditionné entraîne une augmentation de la consommation de carburant (arrêtez-le lorsque vous n’en avez pas l’utilité).

Mise en service du recyclage d’air

Appuyez sur la touche 4 : le témoin de la touche s’allume. Dans ces conditions, l’air est pris dans l’habitacle et il est recyclé sans admission d’air extérieur.

Le recyclage d’air permet :

- de s’isoler de l’ambiance extérieure (circulation en zone polluée…) ;

- de refroidir plus rapidement la température de l’habitacle si l’air conditionné est activé.

Si l’air conditionné n’est pas activé (témoin « A/C » de la touche 6 éteint), l’utilisation prolongée du recyclage d’air peut entraîner une formation de buée sur les vitres latérales et le pare-brise et des désagréments dus à un air non renouvelé dans l’habitacle. Pour éviter ce phénomène, le recyclage d’air se désactive automatiquement au bout d’un certain temps.

Réglage de la vitesse de ventilation

Manoeuvrez la commande 3 pour ajuster la quantité d’air pulsé. Si vous désirez arrêter l’arrivée d’air, placez la commande 3 sur « 0 » (commande A) ou « OFF » (commande B).

Le système est arrêté : la vitesse de ventilation de l’air est nulle (véhicule à l’arrêt), vous pouvez ressentir un faible débit d’air lorsque le véhicule roule.

L’utilisation de la position W sur la commande 1 désactive la fonction recyclage pour éviter tout risque d’embuage sur le pare-brise.

Réglage de la température de l’air

Tournez la commande 5 en fonction de la température désirée. Plus le curseur est dans le rouge, plus la température est élevée.

Lors d’une utilisation prolongée de l’air conditionné, une sensation de froid peut apparaître. Pour augmenter la température, tournez la commande 5 vers la droite.

Dégivrage-désembuage de la lunette arrière

Moteur tournant, appuyez sur la touche 2. Le témoin de fonctionnement s’allume.

Cette fonction permet un désembuage électrique rapide de la lunette arrière et des rétroviseurs électriques dégivrants (pour les véhicules qui en sont équipés).

Pour sortir de cette fonction, appuyez de nouveau sur la touche 2. Le témoin s’éteint.

À défaut, le désembuage s’arrête automatiquement.

Désembuage rapide

Amenez les commandes 13 et 5 sur les positions :

- désembuage W ;

- vitesse de ventilation en position 3 ou 4 ;

- température maximum.

Appuyez sur la touche 4 pour désactiver le recyclage d’air (voyant éteint).
