AIDE AU PARKING

  • 1
  • 2
  • 3
  • 4
  • 5

Principe de fonctionnement

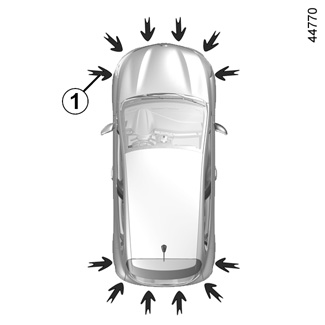

Des détecteurs à ultrasons indiqués par les flèches 1, implantés dans les boucliers du véhicule, « mesurent » la distance entre le véhicule et un obstacle.

Suivant véhicule, le système détecte des obstacles à l’avant, à l’arrière et sur les côtés du véhicule.

Le système d’aide au parking n’est activé que lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ.

Le système d’aide au parking ne tient pas compte des systèmes d’attelage, de portage...

Cette mesure se traduit par des signaux sonores dont la fréquence augmente avec le rapprochement de l’obstacle, jusqu’à devenir un son continu lorsque l’obstacle se situe à environ 20 ou 30 centimètres du véhicule.

Particularités

Veillez à ce que les détecteurs ultrasons indiqués par les flèches 1 ne soient pas occultés (saletés, boue, neige, plaque d’immatriculation mal fixée/mal posée…).

Cette fonction est une aide supplémentaire qui indique, par le biais des signaux sonores, la distance entre le véhicule et un obstacle lors d’une manoeuvre.

Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manoeuvres.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles, trop petits ou trop fins (tels qu’un enfant, un animal, une poussette, un vélo, pierre, piquet…) dans la zone d’angle mort lors de la manoeuvre.

Nota : l’affichage 2 permet de visualiser l’environnement du véhicule en complétant les signaux sonores.

Il est nécessaire de parcourir quelques mètres avant que la détection latérale soit active.

Lorsque toutes les zones ont un fond grisé, l’ensemble du contour du véhicule est surveillé :

- A : analyse de l’environnement autour du véhicule en cours ;

- B : analyse de l’environnement autour du véhicule effectuée.

Nota : Pour les véhicules équipés de la fonction « Caméra 360° » CAMÉRA 360°, l’analyse de l’environnement autour du véhicule (zones A et B) n’est pas affichée en mode « Vue plongeante » ou « Vue latérale ».

En cas de choc sur le soubassement du véhicule lors d’une manoeuvre (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain), vous pouvez endommager le véhicule (exemple : déformation d’un essieu).

Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Fonctionnement

La plupart des objets se trouvant à proximité de l’avant, de l’arrière et des côtés du véhicule sont détectés.

Selon la distance de l’obstacle, la fréquence du signal sonore sera plus élevée en approche jusqu’à devenir continue vers 20 cm environ pour un obstacle sur les côtés et 30 cm environ pour un obstacle à l’avant ou à l’arrière. Les zones vertes, orange (ou jaunes suivant véhicule) et rouges s’afficheront sur l’afficheur C.

Détection d’obstacles sur le côté

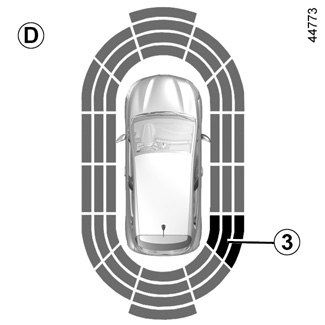

Suivant l’orientation des roues, le système détermine la trajectoire du véhicule et vous avertit du risque ou non de collision avec un obstacle 3 situé sur le côté du véhicule.

Lorsqu’un obstacle situé sur le côté est détecté :

- s’il y a un risque de collision, des signaux sonores retentissent avec une fréquence de plus en plus élevée à l’approche de l’obstacle jusqu’à devenir continue. Les zones vertes, orange et rouges s’afficheront sur l’afficheur D ;

- s’il n’existe aucun risque de collision, aucun signal ne sera émis à l’approche de l’obstacle. Les zones vertes, orange et rouges s’afficheront en hachurées sur l’afficheur D.

Nota : en cas de modification de trajectoire pendant une manoeuvre, un risque de collision avec un obstacle peut être signalé tardivement.

Activation/désactivation

Véhicules équipés d’un écran multimédia

Pour accéder à l’activation ou la désactivation des différentes zones couvertes par les détecteurs à ultrasons, reportez-vous à la notice multimédia.

Choisissez « ON » ou « OFF ».

En cas de choc sur le soubassement du véhicule lors d’une manoeuvre (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain), vous pouvez endommager le véhicule (exemple : déformation d’un essieu).

Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Véhicules non équipés d’un écran multimédia

Véhicule à l’arrêt, appuyez sur le bouton 6 pour désactiver l’aide au parking. Le témoin intégré 5 au contacteur s’allume. Un nouvel appui sur le contacteur 6 active la fonction. Le témoin intégré 5 au contacteur s’éteint.

Réglage

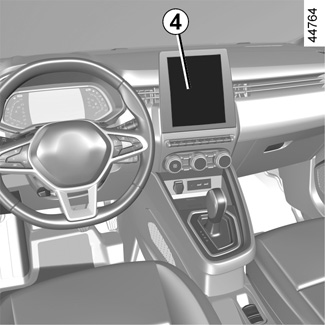

Véhicules équipés d’un écran multimédia 4

Suivant véhicule, moteur tournant, vous pouvez régler certains paramètres depuis l’écran multimédia 4. Pour plus d’informations, reportez-vous à la notice multimédia.

Volume sonore de l’aide au parking

Réglez le volume de l’aide au parking en appuyant sur + ou -.

Son du système

Permet de choisir le son du système.

Désactivation du son du système

Activez ou désactivez le son de l’aide au parking.

Nota : si vous désactivez le son, vous ne serez plus alerté à l’approche d’un obstacle par des signaux sonores.

Lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ, certaines sources de bruit (moto, camion, marteau-piqueur…) peuvent déclencher les signaux sonores de l’aide au parking.

Véhicules non équipés d’un écran multimédia

- Véhicule à l’arrêt, appuyez sur le contacteur 7, autant de fois que nécessaire pour vous positionner sur l’onglet « Véhicule » ;

- faites des appuis successifs sur la commande 8 ou 9 pour atteindre le menu « Réglages ». Appuyez sur le contacteur 10 OK ;

- faites des appuis successifs sur la commande 8 ou 9 pour atteindre le menu « AIDES PARKING ». Appuyez sur le contacteur 10 OK ;

- sélectionnez « Volume bip » pour régler le son de l’aide au parking avec la commande 8 ou 9.

Désactivation manuelle de l’aide au parking

En cas de présence d’un système d’attelage, de portage ou de remorque devant les détecteurs à ultrasons, vous devez désactiver le système.

Désactivation automatique de l’aide au parking

Le système se désactive :

- lorsque la vitesse du véhicule est supérieure à 10 km/h environ ;

- suivant véhicule, lorsque le véhicule est à l’arrêt plus de cinq secondes environ et qu’un obstacle est détecté (cas par exemple d’un embouteillage…) ;

- lorsque vous êtes au point mort avec une boîte de vitesses manuelle, ou en position N ou P avec une boîte de vitesses automatique.

Anomalies de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, un signal sonore retentit à chaque passage de la marche arrière pendant environ trois secondes accompagné du message « Aide au parking à contrôler » au tableau de bord. Consultez un Représentant de la marque.

En cas de choc sur le soubassement du véhicule lors d’une manoeuvre (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain), vous pouvez endommager le véhicule (exemple : déformation d’un essieu).

Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.
