AFFICHEURS ET INDICATEURS

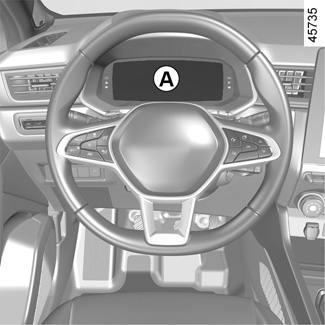

Tableau de bord A
Il s’éclaire à l’ouverture de la porte conducteur. L’allumage de certains témoins est accompagné d’un message.

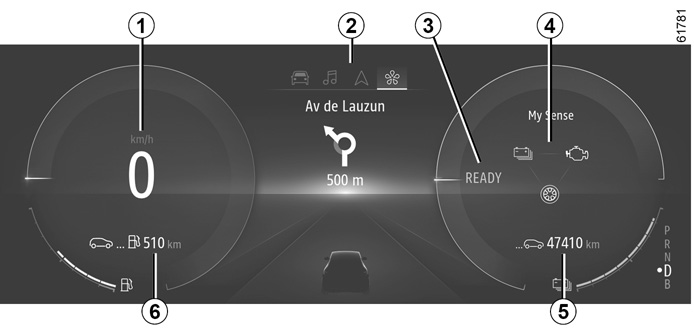

Indicateur de vitesse 1
Informations multimédia 2
Suivant véhicule, vous pouvez afficher des informations provenant de l’écran multimédia (la boussole, le téléphone, la navigation...).
Pour plus d’informations, reportez-vous à la notice multimédia.
Message véhicule prêt à rouler 3
Le message READY s’allume à la mise sous contact et s’éteint dès que la vitesse est supérieure à 5 km/h environ.
Indicateur mode de traction 4
Selon le mode de conduite sélectionné, ces témoins représentent les flux d’énergie entre :
- le groupe électrique, avec la batterie de traction et le moteur électrique ;
- Ä le moteur thermique ;
- les roues.
Ordinateur de bord 5
Autonomie prévisible avec l’énergie électrique et l’énergie thermique cumulées 6

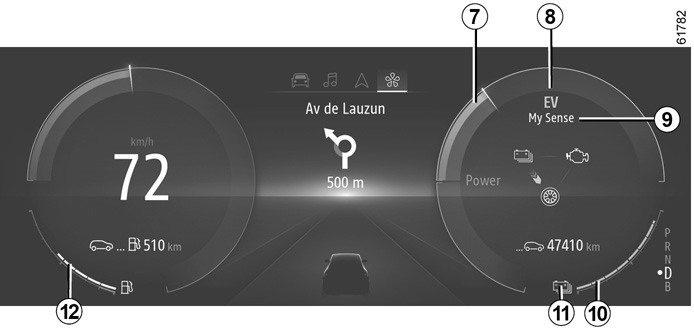

Économètre 7 CONSEILS DE CONDUITE, ECO CONDUITE
Témoin du mode de fonctionnement électrique 8
Il s'affiche lorsque le véhicule utilise uniquement la batterie de traction pour se déplacer.
Mode de conduite sélectionné 9
Niveau de batterie restant 10
Si le niveau se situe dans la partie bleue : le véhicule est suffisamment chargé pour utiliser en priorité la batterie de traction. Si le niveau se situe dans la partie blanche : le véhicule effectue le maintien de charge de la batterie de traction à l’aide du moteur thermique.
Niveau batterie de traction bas 11
En cas d’usage sévère à basse vitesse, l’état de charge de la batterie de traction peut atteindre un niveau bas.
Le témoin 11 s’affiche en jaune pour vous en avertir. Les performances du moteur électrique sont alors limitées pour préserver le bon fonctionnement du système hybride jusqu’à ce que le niveau de charge de la batterie de traction soit suffisant.
Seuil d’immobilisation imminente
En cas d’utilisation extrême et prolongée du véhicule (remorquage ou chemin de terre en forte montée...) à des vitesses inférieures à 10 km/h, le niveau de charge peut atteindre le seuil d’immobilisation imminente. Un signal sonore retentit et le témoin 11 clignote en jaune.
Si le niveau de charge continue de diminuer, la valeur de l’autonomie électrique n’est plus affichée.
Si possible, procédez à l’arrêt du véhicule compatible avec les conditions de circulation. Laissez le moteur thermique allumé jusqu’à l’extinction des témoins. Ceci afin de recharger la batterie de traction.
Indicateur de niveau de carburant 12
Si le niveau est au minimum, le témoin M intégré à l’indicateur s’affiche en orange accompagné d’un signal sonore.
Faites le plein rapidement, quel que soit le niveau de batterie de traction restant.
Les performances du véhicule sont dégradées si vous atteignez un niveau trop bas dans le réservoir de carburant.
Si le réservoir de carburant est vide, remplissez-le avec au moins 8 litres.
Sinon le mode hybride restera indisponible.

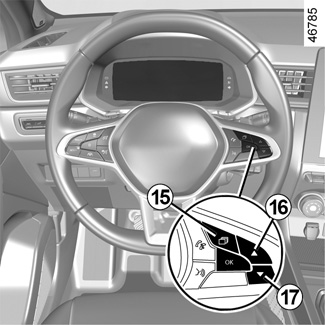

Affichage de la température du moteur thermique

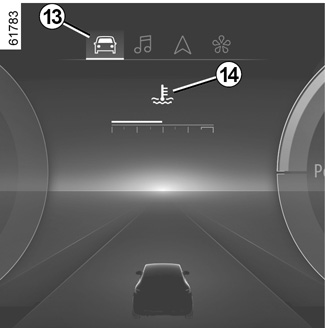

La température du moteur thermique 14 est accessible depuis l’onglet « Véhicule » 13.
Pour cela, sélectionnez l’onglet « Véhicule » 13, par des appuis courts sur le contacteur 15 autant de fois que nécessaire, puis faites des appuis courts sur le contacteur 16 ou 17 pour atteindre la température moteur.

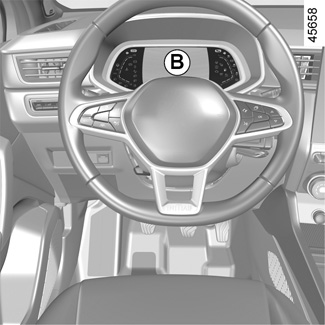

Tableau de bord B
Il s’éclaire à l’ouverture de la porte conducteur. L’allumage de certains témoins est accompagné d’un message.

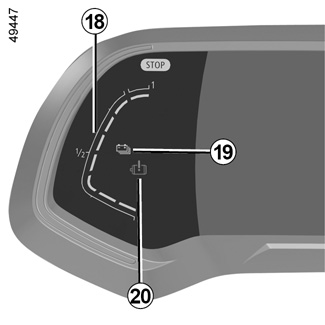

Niveau de batterie de traction « 230 volts » restant 18
Niveau batterie de traction bas
En cas d’usage sévère à basse vitesse, l’état de charge de la batterie de traction peut atteindre un niveau bas.
Le témoin 19 s’affiche en jaune pour vous en avertir. Les performances du moteur électrique sont alors limitées pour préserver le bon fonctionnement du système hybride jusqu’à ce que le niveau de charge de la batterie de traction soit suffisant.
Adoptez une conduite plus souple ou, si possible, arrêtez-vous sans couper le contact jusqu’à ce que le témoin 19 repasse en bleu.
Seuil d’immobilisation imminente
En cas d’utilisation extrême et prolongée du véhicule (remorquage ou chemin de terre en forte montée...) à des vitesses inférieures à 10 km/h, le niveau de charge peut atteindre le seuil d’immobilisation imminente. Un signal sonore retentit et le témoin 20 s’allume en rouge.
Si le niveau de charge continue de diminuer, la valeur de l’autonomie électrique n’est plus affichée.
Si possible, procédez à l’arrêt du véhicule compatible avec les conditions de circulation. Laissez le moteur thermique allumé jusqu’à l’extinction des témoins. Ceci afin de recharger la batterie de traction.

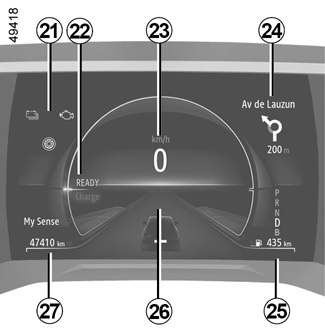

Indicateur flux d’énergie 21
SYSTÈME VÉHICULE HYBRIDE : fonctionnement
Message véhicule prêt à rouler 22
Le message READY s’allume à la mise sous contact et s’éteint dès que la vitesse est supérieure à 5 km/h environ.
Indicateur de vitesse 23
Informations multimédia 24
Suivant véhicule, vous pouvez afficher des informations provenant de l’écran multimédia (la boussole, le téléphone, la navigation...).
Pour plus d’informations, reportez-vous à la notice multimédia.
Autonomie prévisible avec le carburant restant 25
Ordinateur de bord 26
Totaliseur général 27

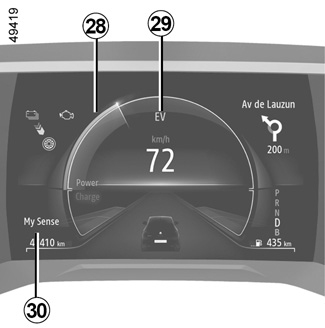

Économètre 28 CONSEILS DE CONDUITE, ECO CONDUITE
Témoin du mode de fonctionnement électrique 29
Il s'affiche lorsque le véhicule utilise uniquement la batterie de traction pour se déplacer.
Mode de conduite sélectionné 30
Pour plus d’informations, reportez-vous au paragraphe « MULTI-SENSE » en chapitre 3 de la notice de base.

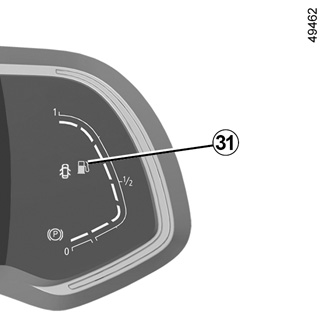

Indicateur de niveau de carburant 31
Si le niveau est au minimum, le témoin M intégré à l’indicateur s’affiche en orange accompagné d’un signal sonore.
Quel que soit le niveau de batterie restant, faites le plein rapidement.
En cas de panne sèche, remplissez le réservoir avec au moins 8 litres de carburant.
Sinon le mode hybride restera indisponible.

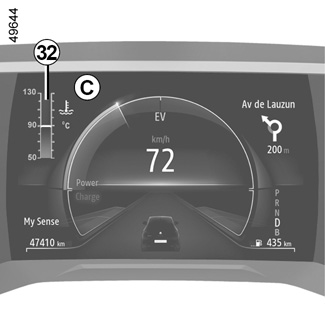

Affichage de la température du moteur thermique 32
Appuyez sur le contacteur 33 pour atteindre la zone C et faites des appuis successifs sur le contacteur 34 ou 35 jusqu’à l’affichage de l’indicateur.
