Fixation par système ISOFIX

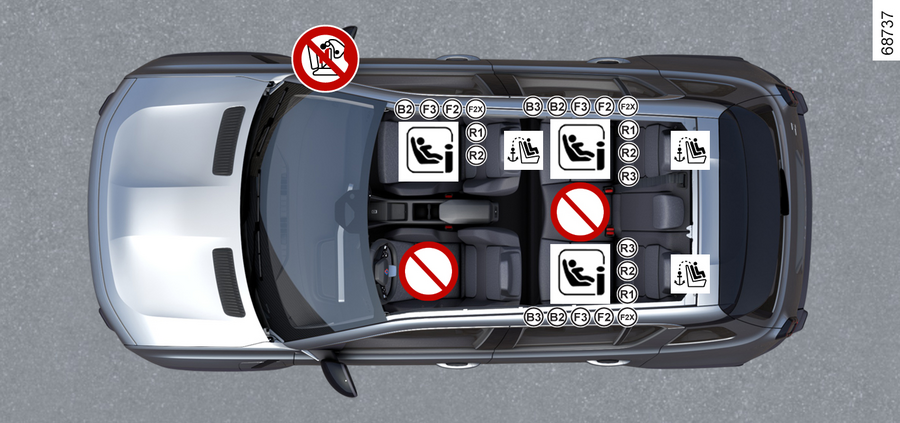

Visuel d'installation

Conseil
Pour la place passager avant, il est préconisé d’utiliser un siège enfant avec jambe de force afin d’éviter de déclencher le signal de non-port de la ceinture.
AVERTISSEMENT
L’utilisation d’un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l’enfant. Il risquerait d’être grièvement ou mortellement blessé.
AVERTISSEMENT
Le fait d’installer un siège ISOFIX en place arrière latérale gauche condamne l’utilisation de la place centrale. La ceinture centrale n’est plus accessible ni utilisable.
AVERTISSEMENT
RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route sur la place passager avant, vérifiez que l’airbag est bien désactivé SÉCURITÉ ENFANTS : DÉSACTIVATION, ACTIVATION AIRBAG PASSAGER AVANT.
Place interdisant l’installation d’un siège enfant de ce type.
Siège enfant fixé à l’aide de la fixation ISOFIX
Place autorisant la fixation d’un siège enfant ISOFIX ou i-Size.
Les places avant et arrière sont équipées d’un ancrage autorisant la fixation d’un siège enfant face à la route ISOFIX universel. Les ancrages sont situés sur le dossier du siège passager pour la place avant et sur le dossier de la banquette pour les places arrière.
AVERTISSEMENT
Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté.
Si besoin, réglez la position du siège en conséquence.
AVERTISSEMENT
Il est interdit d’installer un siège enfant sur la place disponible adjacente lorsque le grand dossier est rabattu sur les autres places .
AVERTISSEMENT
Montez le siège enfant de préférence sur un siège arrière.
Pour installer un siège ISOFIX à cette place, dégagez les boucles de ceinture avec la main avant d’engager les verrous.

Tableau d'installation

Le tableau ci-dessous reprend les mêmes informations que le visuel afin de respecter la réglementation en vigueur.

Type de siège enfant
Poids de l’enfant
Taille du siège [Gabarit]
Place avant passager
Places arrière latérales
Place arrière centrale
Avec airbag désactivé
Avec airbag activé
Nacelle transversale
Groupe 0
< à 10 kg
L1 [F]
L2 [G]
X
X
IL (2)
X
Coque dos route
Groupes 0 ou 0 +
< à 13 kg
R1 [E]
IL (1) (3)
X
IL (4)
X
Siège dos route
Groupes 0 + et 1
< à 13 kg et 9 à 18 kg
R3 [C]
X
X
IL (4)
X
R2 [D]
IL (1) (3)
Siège face route
Groupe 1
9 à 18 kg
F3 [A]
F2 [B]
F2X [B1]
X
IUF-IL
(3)
IUF-IL
(5)
X
Rehausseur
Groupes 2 et 3
15 à 25 kg et 22 à 36 kg
B3
X
X
IUF-IL
(5)
X
B2
IUF-IL(6)
Siège i-Size
Siège dos route
i-U (1) (3)
X
i-U (4)
X
Siège face route
X
i - UF (3)
i - UF (5)
X
Rehausseur
X
i - UF (6)
i - UF (5)
X
X = Place non autorisée à l’installation d’un siège enfant.
IUF = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d’un siège enfant homologué « universel ou spécifique à un véhicule » ; vérifiez qu’il se monte.
IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d’un siège enfant homologué « semi-universel ou spécifique à un véhicule » ; vérifiez qu’il se monte.
i-U = Convient pour les dispositifs de retenue i-Sizede la catégorie « universelle » faisant face vers l’avant et faisant face vers l’arrière.
i-UF = Convient seulement pour les dispositifs de retenue i-Size de la catégorie « universelle » faisant face vers l’avant.
AVERTISSEMENT
(1) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos route sur la place passager avant, vérifiez que l’airbag est bien désactivé SÉCURITÉ ENFANTS : DÉSACTIVATION, ACTIVATION AIRBAG PASSAGER AVANT.
(2) Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placer la tête de l’enfant du côté opposé à celui de la porte.
(3) Placez le siège du véhicule dans la position la plus reculée et la plus basse, et inclinez légèrement le dossier (25° environ).
(4) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant.
(5) Dans tous les cas, retirez l’appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant. Avancez le siège qui est devant l’enfant, redressez le dossier afin d’éviter le contact entre le siège et les jambes de l’enfant.
(6) Placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ).
La taille d’un siège enfant ISOFIX est repérée par une lettre :
  • F3, F2, F2X[A, B, B1] : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
  • B3 ; B2 : rehausseurs des groupes 2 et 3 (15 à 25 kg et 22 à 36 kg) ;
  • R3, R2[C, D] : coques ou sièges dos route du groupe 0 + (inférieur à 13 kg) ou du groupe 1 (de 9 à 18 kg) ;
  • R1[E] : coques dos route du groupe 0 (inférieur à 10 kg) ou 0 + (inférieur à 13 kg) ;
  • L1, L2[F,G] : nacelles du groupe 0 (inférieur à 10 kg).
