Aérateurs : sorties d'air
Aérateurs : sorties d'air

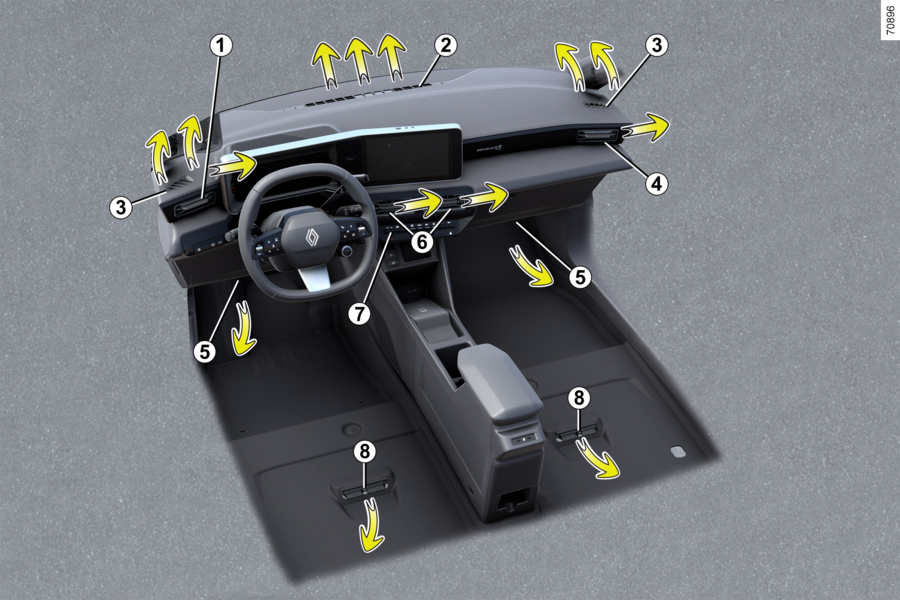

Sorties d'air

- 1.
- Aérateurs poste de conduite.
- 2.
- Frise de désembuage pare-brise.
- 3.
- Frise de désembuage des vitres latérales.
- 4.
- Aérateurs passager.
- 5.
- Sorties chauffage pieds des occupants avant.
- 6.
- Aérateurs centraux.
- 7.
- Tableau de commandes.
- 8.
- Sorties chauffage pieds des occupants arrière.

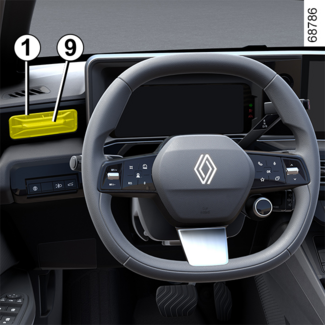

Aérateur poste de conduite 1

Orientation
Pour orienter le flux d’air faites pivoter l'aérateur 1 à l’aide du
curseur 9.
Fermeture : manœuvrez le
curseur 9 à l’opposé du volant, au‑delà du point
dur.
Ouverture : manœuvrez le
curseur 9 vers le volant.

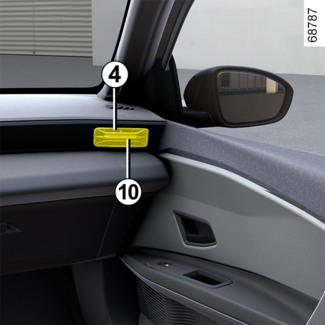

Aérateur passager 4

Orientation
Pour orienter le flux d’air faites pivoter
l'aérateur 4
à l’aide du
curseur 10.
Fermeture : manœuvrez le
curseur 10 vers l’extérieur de la façade, au-delà du
point dur.
Ouverture : manœuvrez le
curseur 10 vers l’intérieur de la façade.

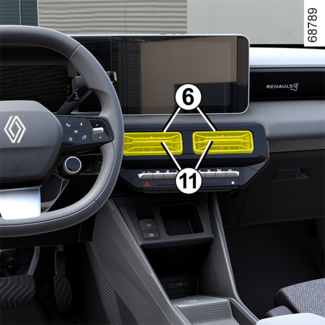

Aérateurs centraux 6

Orientation
Pour orienter le flux d’air faites pivoter les
aérateurs 6
à l’aide des
curseurs 11.
Fermeture : manœuvrez le
curseur 11 vers l’intérieur de la façade.
Ouverture : manœuvrez le
curseur 11 vers l’extérieur de la façade, au-delà du
point dur.
Conseil
Ne rien fixer sur les aérateurs (support téléphone...).
Risque
de
dégradation.

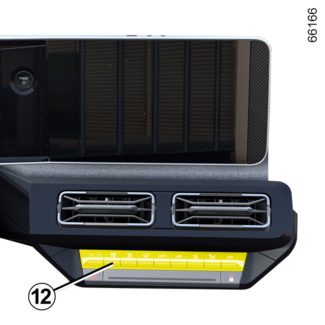

Débit

Pour contrôler le débit des aérateurs 1, 4 et
6 appuyez ou levez la
commande 12 en fonction de l’ouverture
souhaitée.
Contre des mauvaises odeurs dans votre véhicule, n’utilisez que des systèmes conçus
à
cet effet. Consultez un Représentant de la marque.
AVERTISSEMENT
Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas
de
mauvaise odeur...).
Risque
de dégradation ou
d’incendie.
