Transport d’objets

AVERTISSEMENT

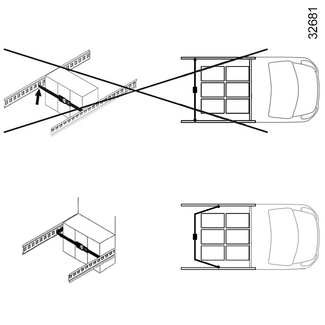

Positionnez toujours les objets les plus lourds directement sur le plancher.
Utilisez, lorsque le véhicule en est équipé, les points d’arrimage situés sur le plancher du coffre.
Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant lors d’un freinage brusque.

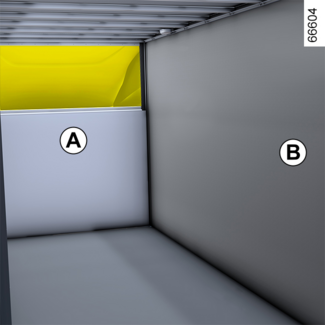

Étiquettes de sécurité

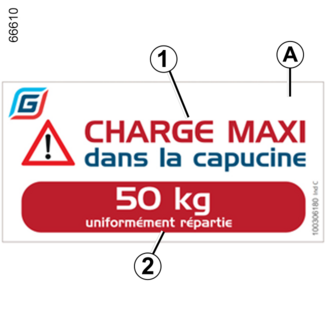

L'étiquette A indique la limite de charge dans le rangement supérieur de cabine (capucine).
1
Charge maxi dans la capucine
2
50 kg uniformément répartie

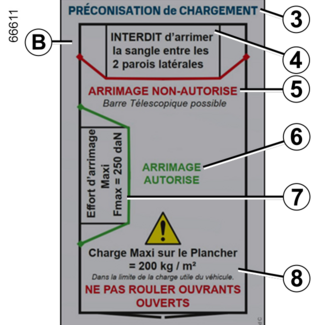

L'étiquette B indique où l'arrimage de chargement est autorisé ainsi que les limites d'effort et de poids que peut supporter la zone de chargement.
3
Préconisation de chargement
4
Interdit d'arrimer la sangle entre les deux parois latérales
5
Arrimage non-autorisé
Barre télescopique possible
6
Arrimage autorisé
7
Effort d'arrimage Maxi
Fmax = 250 daN
8
Charge Maxi sur le plancher = 200 kg/m2
Dans la limite de la charge utile du véhicule.
Ne pas rouler ouvrants ouverts

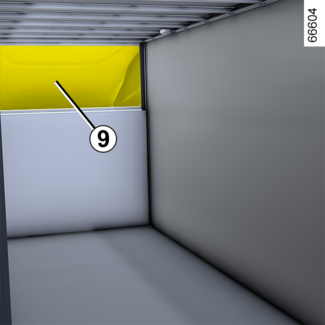

Rangement supérieur de cabine

Réservé uniquement au transport d’objets.
Le poids total du contenu du rangement supérieur de cabine 9 ne doit pas dépasser 50 kg uniformément répartis.

Transport d’objets dans la cellule arrière

Conseil
Le véhicule n’est pas destiné au transport de matières dangereuses et ne répond pas à cette réglementation.

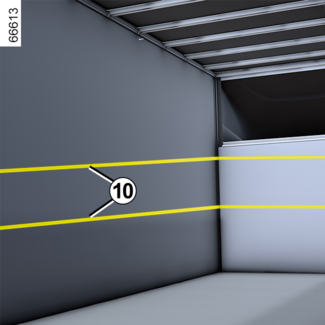

Suivant véhicule, les rails 10 permettent d’arrimer des sangles de maintien.
Effort maximal sur chaque rail : 250 daN.

Version électrique

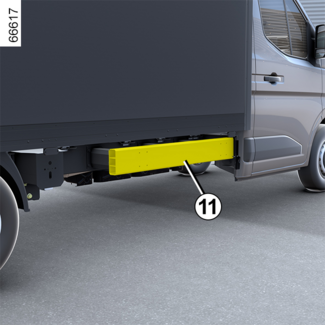

N'attachez aucun système d'arrimage (exemple : sangle, corde, tendeur...) aux poutres latérales 11.
