Fusibles

Compartiment à fusibles

En cas de non-fonctionnement d’un appareil électrique, vérifiez l’état des fusibles.

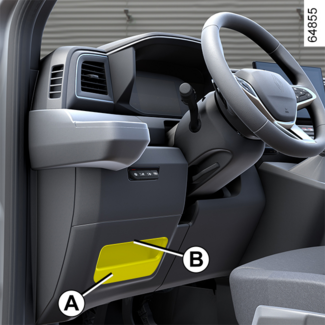

Déclippez la trappe A en vous aidant de l’encoche B.
Pour repérer les fusibles, aidez-vous de l’étiquette d’affectation des fusibles située à l’arrière de la trappe A.
Affectation des fusibles (la présence des fusibles DÉPEND DU NIVEAU D’ÉQUIPEMENT DU VÉHICULE)

Pince 1

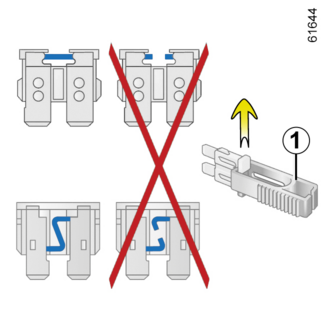

Débrochez le fusible à l’aide de la pince 1, située au dos de la trappe A.
Pour le sortir de la pince, glissez-le latéralement.
Il est recommandé de ne pas utiliser les emplacements fusibles libres.
Conseil
Suivant la législation ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles de rechange.
Votre véhicule est équipé de deux boîtiers fusibles : dans l’habitacle et dans le compartiment moteur.
AVERTISSEMENT
Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d’origine.
Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.

Affectation des fusibles

(la présence des fusibles dépend du niveau d’équipement du véhicule)
Symbole
Symbole
Sièges chauffants
Bouton de stationnement assisté/Radars latéraux avants et arrières
Feux de stop
Allume cigare rang 1/Prise accessoire rang 1
Feux de brouillard arrière
Feux de détresse et 3ème feux de stop
Radio
  • Chargeur inductif
  • Controlographie
  • Module alerte ceinture
  • Réglage hauteur feux
  • Alarme
  • Pare-brise chauffant
Prise accessoire multimédia/Prédisposition accessoire
Prise accessoire coffre, prise attelage
  • Serrures de portes avant
  • Trappe carburant/charge
  • Serrures de portes arrière
  • Supercondamnation
Feux de croisement/position
Alarme
Lève-vitres impulsionnel de la place passager avant
Commande de rétroviseur
ABS/ESP
Affichage tableau de bord
Lève-vitres impulsionnel de la place conducteur
Climatisation
Éclairage plafonnier
Airbag
Conseil
Pour repérer les fusibles, aidez-vous de l’étiquette d’affectation des fusibles située dans le rangement.
Le remplacement de certains fusibles nécessite l’intervention d’un professionnel qualifié, ces fusibles ne figurent pas sur l’étiquette.
N’intervenez que sur les fusibles représentés sur l’étiquette.

Fusibles dans le compartiment moteur

AVERTISSEMENT
Avant toute intervention dans le compartiment moteur, coupez impérativement le contact .
AVERTISSEMENT
Aucune intervention ne doit être effectuée sur le circuit de refroidissement lorsque le moteur est chaud.
Risque de brûlures.
AVERTISSEMENT
Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Le témoin présent dans le compartiment moteur vous le rappelle.
Risque de blessures.
AVERTISSEMENT
Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.
Certaines fonctions sont protégées par des fusibles situés dans le compartiment moteur dans le boîtier C.
Toutefois, du fait de leur accessibilité réduite, nous vous conseillons de faire remplacer ces fusibles par un Représentant de la marque.

Accès à la boîte à fusibles

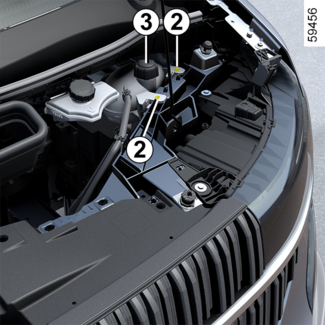

Déclipsez les clips 2 et dégagez le bocal de liquide de refroidissement 3.

Dépose du couvercle C

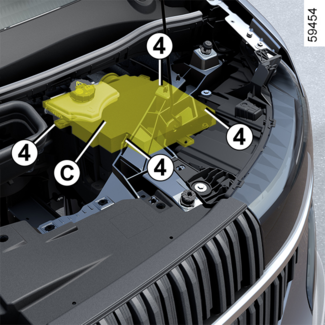

Déclipsez les clips 4 et retirez le couvercle C.

Repose du boîtier C

Replacez le boîtier C et clipsez les clips 4 pour assurer la bonne étanchéité de la boîte à fusibles.
Positionnez le bocal de liquide de refroidissement 3, puis clipez les clips 2.
Conseil
Veillez à ce que ni eau ni poussière ne soient introduites dans le boîtier lors de la dépose/repose.

Affectation des fusibles compartiment moteur

La présence des fusibles DÉPEND DU NIVEAU D’ÉQUIPEMENT DU VÉHICULE
Symbole
Affectation
Symbole
Affectation
Dégivrage
Feu de route droit
Climatisation
ABS
Feu de croisement droit
Essuie-vitre
Feu de croisement gauche

Feu de brouillard

Feu de route gauche
