Descente, montée de la benne

  • 1
  • 2
  • 3
  • 4
  • 5

Descente, montée de la benne

AVERTISSEMENT
Pour éviter tout risque de blessures, vérifiez que personne ne soit à proximité des parties en mouvement.
Pendant la descente/montée de la benne, veillez à ce que rien ne vienne gêner les parties en mouvement.

Mise en place des axes de blocage de la benne triverse

AVERTISSEMENT
Ne jamais bloquer la benne basculante sur deux points diagonalement opposés.
Utiliser uniquement les axes d’origine.
Risque de déformation de la benne et du châssis.
AVERTISSEMENT
Pour éviter tout risque de blessures, vérifiez que personne ne soit à proximité des parties en mouvement.
Pendant la descente/montée de la benne, veillez à ce que rien ne vienne gêner les parties en mouvement.
Avant toute opération de levage ou descente de la benne, placez les broches dans leurs logements respectifs.

Schéma des axes de blocage de la benne triverse

Mise en place

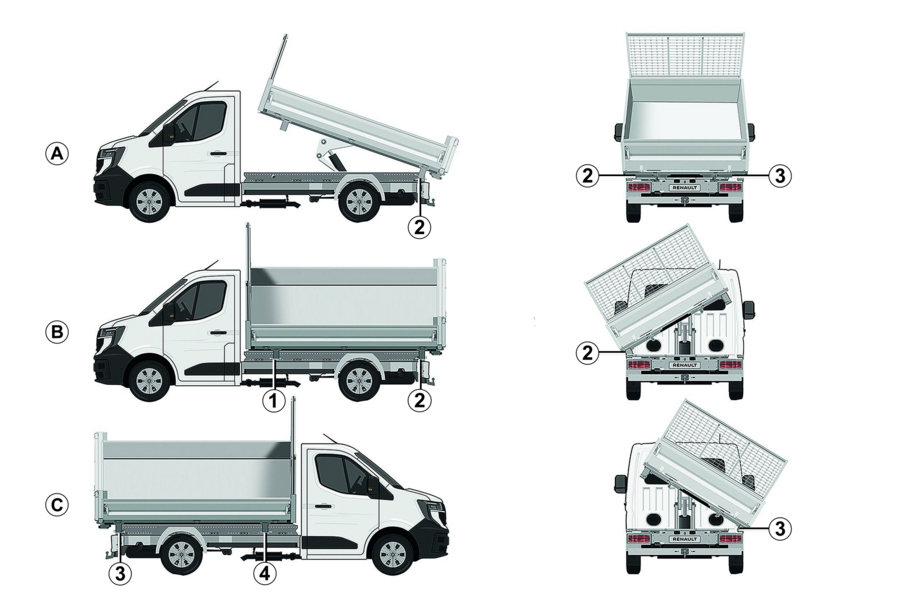

Orientation du basculement de la benne triverse

Pour changer la direction de basculement de la benne triverse, mettez en place les sphères :
  • 2 et 3 pour un basculement arrière A ;
  • 1 et 2 pour un basculement à gauche B ;
  • 3 et 4 pour un basculement à droite C.

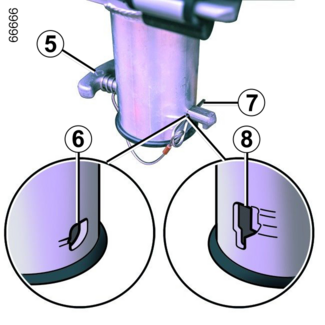

Mise en place de la broche de verrouillage des sphères 1 et 3

Pour mettre en place une broche sur la chape correspondante :
  • présentez la broche 5 face au perçage d’entrée sur la chape correspondante 6 avec le détrompeur vers le bas ;
  • insérez la broche à fond ;
  • mettez en place la goupille 7 ;
  • relâchez la broche et vérifiez qu’elle est bien maintenue par la goupille 7.

Mise en place de la broche de verrouillage des sphères 2 et 4

Pour mettre en place une broche sur la chape correspondante :
  • présentez la broche 5 face au perçage d’entrée sur la chape correspondante 8 avec le détrompeur vers le bas ;
  • insérez la broche à fond ;
  • mettez en place la goupille 7 ;
  • relâchez la broche et vérifiez qu’elle est bien maintenue par la goupille 7.

Basculement de la benne

AVERTISSEMENT
Précautions concernant les opérations de levage ou de descente de la benne
Lors des opérations de levage ou de descente de la benne, le levier de vitesses doit être au point mort et le frein à main serré.
Monter la benne uniquement sur sol plan, stable et horizontal.
Ne jamais se positionner sous la benne soulevée et non étayée.
AVERTISSEMENT

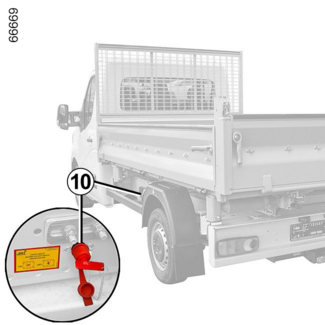

Lorsque la manœuvre de descente de la benne est terminée, ramenez le levier coupe-batterie 10 en position E (OFF).
N’utilisez pas le boîtier de commande dans la zone de mouvement de la benne.
Pour éviter tout risque de blessures, vérifiez que personne ne soit à proximité des parties en mouvement.
Conseil
Un signal sonore retentit pendant toute la durée de levage ou de descente de la benne triverse.
AVERTISSEMENT
Ne roulez pas avec la benne levée.
Véhicule à l’arrêt, moteur tournant, serrez le frein à main.
Amenez le levier coupe-batterie 10 en position D (ON).

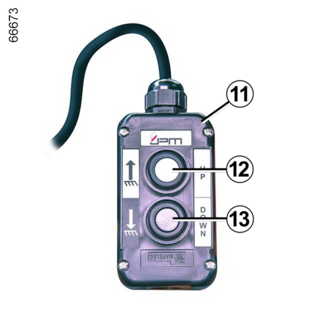

Sortez la télécommande 11 de son logement.
Pour lever la benne
Appuyez sur le bouton 12.
Pour descendre la benne
Appuyez sur le bouton 13.
