Fusibles

Fusibles dans l’habitacle

AVERTISSEMENT

Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d’origine.

Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.

En cas de non-fonctionnement d’un équipement électrique, vérifiez l’état des fusibles.

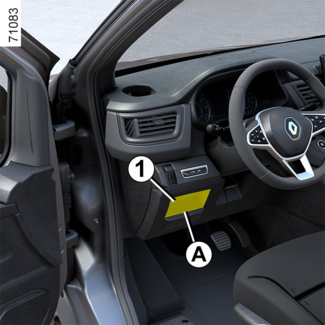

Pour accéder aux fusibles, tirez fortement sur le rebord A du rangement 1 vers vous.

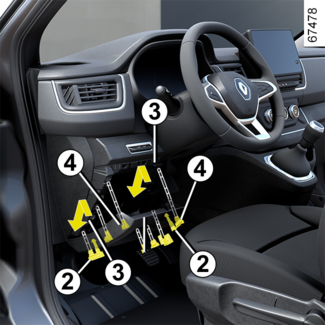

Pour repositionner le rangement 1, engagez les centreurs 2 dans les ouvertures 3. Puis, abaissez légèrement le rangement 1 afin d’aligner les agrafes 4 avec leurs encoches respectives.

Appliquez une pression en haut, au mileu et en bas du rangement afin de le verrouiller correctement.

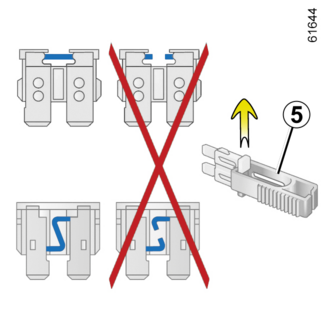

Pince 5

Débrochez le fusible à l’aide de la pince 5, située au dos de la trappe 1.

Pour le sortir de la pince, glissez-le latéralement.

Il est recommandé de ne pas utiliser les emplacements fusibles libres.

Conseil

Selon la législation en vigueur ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Affectation des fusibles

(la présence et l’emplacement des fusibles dépendent du niveau d’équipement du véhicule)

Symbole	Affectation
	Lave-vitres
	Prise accessoires multimédia, écran multimédia
	Prise accessoires avant et arrière deuxième rangée
	Avertisseur sonore
	Prise attelage
	Dégivrage des rétroviseurs
	Feux de Stop, unité centrale habitacle
	Unité centrale habitacle, essuie-vitre arrière, feux de brouillard arrière
	Feux indicateurs de direction, feux de détresse, feux de stop surélevé
