Filet de séparation

  • 1
  • 2
  • 3
  • 4
  • 5

Filet de séparation

AVERTISSEMENT
Assurez-vous que l’extrémité de la tringle 1 est bien en appui sur la tôle et non sur le plastique du cache.
Pour les véhicules qui en sont équipés, le filet de séparation A est utile lors du transport d’animaux ou de bagages pour les isoler de la partie passagers.
Il peut être positionné :
  • derrière les sièges avant ;
  • derrière une banquette arrière.

Pose du filet de séparation derrière les sièges avant

À l’intérieur du véhicule, de chaque côté :

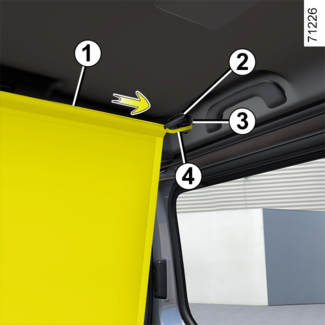

Fixation supérieure :

  • soulevez et maintenez le cache 2, à l’aide d’un outil type tournevis plat, pour accéder à l’orifice de fixation ;
  • introduisez jusqu’en butée la tringle supérieure 1 du filet dans la partie la plus large 3 de l’orifice ;
  • laissez glisser la tringle dans la partie basse 4 de l’orifice.

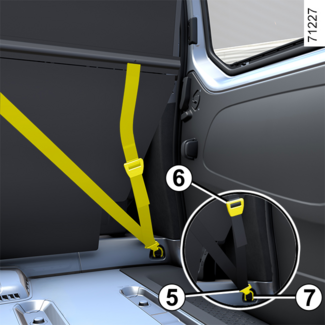

Fixation inférieure :

  • fixez le crochet 5 de la sangle du filet sur l’anneau 7 au pied de la banquette ;
  • réglez la sangle du filet de manière à ce qu’il soit bien tendu.

Dépose

Détendez la sangle en soulevant le dispositif de réglage 6 vers le haut. Décrochez les ceintures.

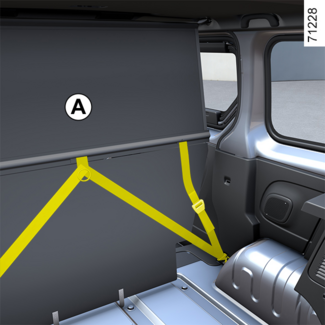

Pose du filet de séparation A derrière les sièges arrière

AVERTISSEMENT
Assurez-vous que l’extrémité de la tringle 1 est bien en appui sur la tôle et non sur le plastique du cache.
À l’intérieur du véhicule, de chaque côté :

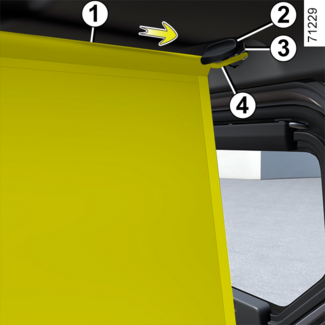

Fixation supérieure :

  • soulevez et maintenez le cache 2, à l’aide d’un outil type tournevis plat, pour accéder à l’orifice de fixation ;
  • introduisez jusqu’en butée la tringle supérieure 1 du filet dans la partie la plus large 3 de l’orifice ;
  • laissez glisser la tringle dans la partie basse 4 de l’orifice.

Fixation inférieure :

  • fixez le crochet 5 de la sangle du filet sur l’anneau 8 ;
  • réglez la sangle du filet de manière à ce qu’il soit bien tendu.

Dépose

Détendez la sangle. Décrochez les ceintures.
