Carte

Généralités

Conseil
Conseils
N’approchez pas la carte d’une source de chaleur, de froid ou d’humidité.
Gardez la carte sur vous.
Ne rangez pas la carte dans un lieu où elle pourrait être tordue, voire même détériorée involontairement : ceci est le cas, par exemple, lorsqu’on s’assoit sur la carte rangée dans une poche arrière de vêtement.

Carte « mains libres » (version combi)

1.
Déverrouillage de tous les ouvrants.
2.
Verrouillage de tous les ouvrants.
3.
Déverrouillage du coffre seul.
4.
Allumage à distance de l’éclairage.

Carte « mains libres » (version fourgon)

1.
Déverrouillage des portes avant et, suivant véhicule, de la porte latérale coulissante en mode sécurisé ou, déverrouillage de tous les ouvrants en mode accès.
2.
Verrouillage de tous les ouvrants.
3.
Déverrouillage des portes arrière et, suivant véhicule, des portes latérales coulissantes.
4.
Allumage à distance de l’éclairage.
Conseil
Carte version fourgon
Vous disposez de deux modes d’utilisation de la carte : mode accès et mode sécurisé.
Pour changer entre les modes d’utilisation de la carte, accédez au menu « ACCES » depuis l’ordinateur de bord ou suivant véhicule, depuis l’écran multimédia. Le mode par défaut est le mode sécurisé.

Champ d’action de la carte

Il varie selon l’environnement : attention aux manipulations de la carte pouvant provoquer un verrouillage ou un déverrouillage intempestif du véhicule par appuis involontaires sur les boutons.
Nota : si un ouvrant (porte ou coffre) est ouvert ou mal fermé, le verrouillage ne s’effectue pas. Un signal sonore retentit et il n’y a pas de clignotement des feux de détresse et des répétiteurs latéraux.

Interférences

Suivant l’environnement proche (installations extérieures ou usage d’appareils fonctionnant sur la même fréquence que la carte), le fonctionnement peut être perturbé.

Autonomie

Assurez-vous d’avoir une pile en bon état, du bon modèle et introduite correctement. Sa durée de vie est d’environ deux ans : remplacez-la lorsque le message « Pile carte faible » apparaît au tableau de bord MAINS LIBRES.
Conseil
Pile déchargée, vous pouvez toujours verrouiller/déverrouiller et démarrer le véhicule VERROUILLAGE, DÉVERROUILLAGE MANUEL DES PORTES.

Fonction « éclairage à distance »

Un appui sur le bouton 4 allume les feux de croisement et l’éclairage extérieur pendant environ vingt secondes. Cela permet, par exemple, de repérer de loin le véhicule stationné dans un parking.
Un appui long d’environ deux secondes sur le bouton 4 allume l’éclairage extérieur et émet un signal sonore.
Nota : un nouvel appui sur le bouton 4 éteint l’éclairage.
Conseil
Remplacement, besoin d’une carte supplémentaire
En cas de perte, ou si vous désirez une autre carte, adressez‑vous exclusivement à un Représentant de la marque.
En cas de remplacement d’une carte, il sera nécessaire d’amener le véhicule et toutes ses cartes chez un Représentant de la marque pour réinitialiser l’ensemble.
Vous avez la possibilité d’utiliser jusqu’à quatre cartes par véhicule.
AVERTISSEMENT
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement.
RISQUE DE MORT OU BLESSURES GRAVES.

Installation d’une dragonne 10

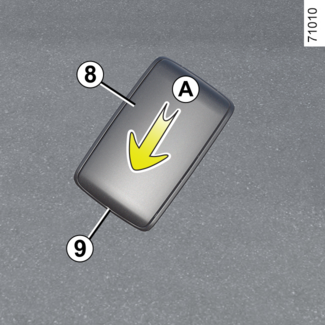

Faites coulisser la coque arrière 8 vers le bas en exerçant une pression sur la zone A.
Conseil
Ne jamais introduire d’outils type tournevis dans l’orifice 9.
Insérez la dragonne dans l’élément 11 et passez l’extrémité de la dragonne dans la boucle.
Positionnez la dragonne au niveau de l’orifice 9 et refermez la carte.
Nota : vérifiez que le diamètre du cordon de la dragonne 10 soit adapté à celui de l’orifice 9.

Utilisation

Carte A (version combi)

AVERTISSEMENT
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement.
RISQUE DE MORT OU BLESSURES GRAVES.
Vous disposez de trois modes de déverrouillage/verrouillage du véhicule :
  • en « mains libres », à l’approche et à l’éloignement du véhicule ;
  • en « mains libres », suivant véhicule, à l’aide du bouton 2 de la poignée 1 de la porte conducteur, passager ou du coffre ;
  • en utilisant la carte en télécommande.

Désactivation/activation « mains libres »

Suivant véhicule, vous pouvez désactiver/activer depuis l’ordinateur de bord ou l’écran multimédia :
  • le déverrouillage à l’approche du véhicule ;
  • le verrouillage à l’éloignement du véhicule ;
  • totalement le verrouillage et le déverrouillage « mains libres ».
Vous pouvez également désactiver/activer le signal sonore émis lors du verrouillage à l’éloignement du véhicule.
AVERTISSEMENT
Ne quittez jamais votre véhicule en laissant une carte à l’intérieur.

Déverrouillage « mains libres » à l’approche du véhicule

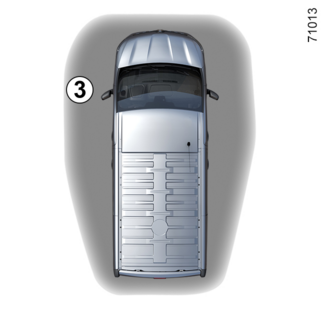

Carte dans la zone d’accès 3, le véhicule se déverrouille. Le déverrouillage est visualisé par un clignotement des feux de détresse et des répétiteurs latéraux.
Conseil
Suivant véhicule, le verrouillage/déverrouillage du véhicule est accompagné par le rabattement/déploiement automatique des rétroviseurs.

Verrouillage « mains libres » à l’éloignement du véhicule

Carte sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone d’accès 4.
Nota : la distance à laquelle se verrouille le véhicule dépend de l’environnement.
Le verrouillage est visualisé par deux clignotements des feux de détresse suivi d’un allumage fixe d’environ quatre secondes, confirmé par un signal sonore.
Le verrouillage à l’éloignement du véhicule ne peut se faire si une carte est dans la zone 5.
Au-delà de 15 minutes environ, carte dans la zone de détection 4, le verrouillage à l’éloignement du véhicule est désactivé. Pour verrouiller le véhicule appuyez sur le bouton 6 de la carte ou, suivant véhicule, sur le bouton 2 de l’une des poignées 1.
Le verrouillage à l’éloignement du véhicule ne peut se faire si une carte est dans la zone 4.

Déverrouillage/verrouillage « mains libres » à l’aide du bouton 2

(suivant véhicule)
Carte dans la zone 3 et véhicule verrouillé, appuyez sur le bouton 2 de la poignée 1 de la porte conducteur, passager ou du coffre : le véhicule se déverrouille.
Un appui sur le bouton du hayon l’ouvre et déverrouille également tout le véhicule.
Le déverrouillage est visualisé par un clignotement des feux de détresse et des répétiteurs latéraux et, suivant véhicule, par le déploiement automatique des rétroviseurs.
Véhicule déverrouillé, un appui sur le bouton 2 permet de verrouiller le véhicule.
Le verrouillage est visualisé par deux clignotements des feux de détresse et, suivant véhicule, par le rabattement automatique des rétroviseurs.
Conseil
Ne rangez pas la carte dans un lieu où elle pourrait être en contact avec d’autres équipements électroniques (ordinateur, téléphone…) qui peuvent perturber son fonctionnement.

Particularités liées au déverrouillage

Dans certaines circonstances, le déverrouillage par l’approche est désactivé :
  • après huit jours d’inutilisation du véhicule ;
  • si la carte reste à proximité de la zone 3 du véhicule pendant cinq minutes environ après le verrouillage du véhicule ;
  • après plusieurs passages à proximité de la zone 3 du véhicule et sans que le déverrouillage des portes ait été effectué.
Utilisez la carte en télécommande (reportez-vous au paragraphe correspondant) ou, suivant véhicule, appuyez sur le bouton 2 pour déverrouiller le véhicule et réactiver le mode « mains libres ».

Particularités liées au verrouillage en « mains libres »

Après un verrouillage en « mains libres », il faut attendre environ trois secondes pour pouvoir déverrouiller le véhicule.
Durant ces trois secondes, il est possible de s’assurer du bon verrouillage en actionnant les poignées de portes.
Nota : si un ouvrant (porte ou coffre) est ouvert ou mal fermé, le verrouillage ne s’effectue pas. Un signal sonore retentit et il n’y a pas de clignotement des feux de détresse et des répétiteurs latéraux.

Utilisation de la carte en télécommande A

Déverrouillage à l’aide de la carte

Pressez le bouton 7.
Le déverrouillage est visualisé par un clignotement des feux de détresse et des répétiteurs latéraux et, suivant véhicule, par le déploiement automatique des rétroviseurs.
Conseil
Moteur allumé, les boutons de la carte sont désactivés.

Verrouillage à l’aide de la carte

Portes et coffre fermés, appuyez sur le bouton 6 : le véhicule se verrouille.
Le verrouillage est visualisé par deux clignotements des feux de détresse et, suivant véhicule, par le rabattement automatique des rétroviseurs.
Nota :
  • la distance maximale à laquelle se verrouille le véhicule dépend de l’environnement ;
  • si un ouvrant (porte ou coffre) est ouvert ou mal fermé, le verrouillage ne s’effectue pas. Un signal sonore retentit et il n’y a pas de clignotement des feux de détresse et des répétiteurs latéraux.

Déverrouillage du coffre seul

Pressez le bouton 8 pour déverrouiller uniquement le coffre.
Moteur démarré, si après avoir ouvert et fermé une porte, la carte n’est plus dans la zone 5, le message « Carte non détectée » vous alerte que la carte n’est plus dans le véhicule. Cela permet d’éviter, par exemple, de partir après avoir déposé un passager avec la carte sur lui.
L’alerte disparaît lorsque la carte est de nouveau détectée.

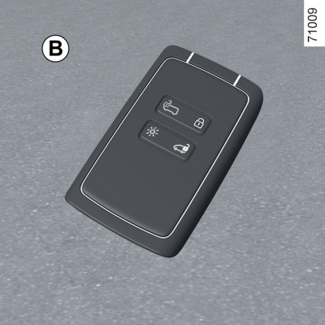

Carte B (version fourgon)

Déverrouillage du véhicule

Vous disposez de deux modes de déverrouillage du véhicule :
  • en « mains libres », à l’aide des boutons des poignées des ouvrants ;
  • en utilisant la carte en télécommande.

Verrouillage du véhicule

Vous disposez de quatre modes de verrouillage du véhicule :
  • en « mains libres », à l’éloignement du véhicule ;
  • en « mains libres », à l’aide du bouton 9 de la poignée d’une des portes avant ;
  • en « mains libres », à l’aide du bouton 10 de la poignée d’une des portes latérales coulissantes ;
  • en utilisant la carte en télécommande ;
  • en « mains libres », à l’aide du bouton de la poignée de la porte arrière.

Désactivation/activation « mains libres »

Suivant véhicule, vous pouvez désactiver/activer depuis l’ordinateur de bord ou l’écran multimédia :
  • le verrouillage à l’éloignement du véhicule ;
  • le verrouillage et le déverrouillage par appui sur le bouton 9 des poignées des ouvrants.
Vous pouvez également désactiver/activer le signal sonore émis lors du verrouillage à l’éloignement du véhicule. Reportez-vous au paragraphe correspondant.

Déverrouillage « mains libres »

Conseil
Ne rangez pas la carte dans un lieu où elle pourrait être en contact avec d’autres équipements électroniques (ordinateur, téléphone...) qui peuvent perturber son fonctionnement.
Carte dans la zone d’accès 11 :
  • appuyez sur le bouton 9 de la poignée d’une des portes avant pour déverrouiller les portes avant en mode sécurisé, ou tous les ouvrants en mode accès ;
  • appuyez sur le bouton 10 de la poignée d’une des portes latérales coulissantes ou, sur le bouton 12 de la porte arrière battante pour déverrouiller la zone arrière en mode sécurisé, ou tous les ouvrants en mode accès.
Le déverrouillage est visualisé par un clignotement des feux de détresse et des répétiteurs latéraux et, suivant véhicule, par le déploiement automatique des rétroviseurs.

Verrouillage « mains libres »

Véhicule deverrouillé, tous les ouvrants fermés, un appui sur le bouton 9, 10 ou 12, permet de verrouiller tous les ouvrants.

Mode sécurisé

Si une des portes avant est ouverte, un appui sur le bouton 9, 10 ou 12, permet de verrouiller la zone arrière.
Si un des ouvrants de la zone arrière est ouvert, un appui sur le bouton 9, 10 ou 12, permet de verrouiller les portes avant.

Mode accès

Si un ouvrant est ouvert ou mal fermé, le verrouillage à l’aide du bouton 9, 10 ou 12, ne s’effectue pas.
Le verrouillage est visualisé par deux clignotements des feux de détresse et, suivant véhicule, par le rabattement automatique des rétroviseurs.

Particularités liées au verrouillage en « mains libres »

Après un verrouillage en « mains libres », il faut attendre environ trois secondes pour pouvoir déverrouiller le véhicule.
Nota : le déverrouillage/verrouillage « mains libres » ne fonctionne pas si la carte n’est pas dans la zone de détection du bouton actionné.

Verrouillage « mains libres » à l’éloignement du véhicule

Carte sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone d’accès 3.
Nota : la distance à laquelle se verrouille le véhicule dépend de l’environnement.
Le verrouillage est visualisé par deux clignotements des feux de détresse suivi d’un allumage fixe d’environ quatre secondes, confirmé par un signal sonore.
Au-delà de 15 minutes environ, carte dans la zone d’accès 3, le verrouillage à l’éloignement du véhicule est désactivé. Pour verrouiller le véhicule, appuyez sur le bouton 8 de la carte.
Le verrouillage à l’éloignement du véhicule ne peut se faire si une carte est dans la zone 14.
Nota : si un ouvrant (porte ou coffre) est ouvert ou mal fermé, le verrouillage « mains libres » à l’éloignement ne s’effectue pas. Il n’y a pas de clignotement des feux de détresse et des répétiteurs latéraux.

Utilisation de la carte en télécommande B

AVERTISSEMENT
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.
En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement.
RISQUE DE MORT OU BLESSURES GRAVES
Il y a deux modes d’utilisation : mode sécurisé et mode accès.
Pour changer de mode d’utilisation de la carte, accédez au menu « ACCES » depuis l’ordinateur de bord ou suivant véhicule, depuis l’écran multimédia.
Le mode par défaut est le mode sécurisé.
Conseil
Moteur allumé, les boutons de la carte sont désactivés.

Déverrouillage à l’aide de la carte

Appuyez sur le bouton 16 pour déverrouiller les portes arrière, battantes ou hayon et, suivant véhicule, les portes latérales coulissantes.

Mode sécurisé

Appuyez sur le bouton 15 pour déverrouiller les portes avant et, suivant véhicule, la porte latérale coulissante.

Mode accès

Appuyez sur le bouton 15 pour déverrouiller tous les ouvrants.
Le déverrouillage est visualisé par un clignotement des feux de détresse et des répétiteurs latéraux et, suivant véhicule, par le déploiement automatique des rétroviseurs.

Verrouillage à l’aide de la carte

Portes et coffre fermés, appuyez sur le bouton 13 : le véhicule se verrouille.
Le verrouillage est visualisé par deux clignotements des feux de détresse et, suivant véhicule, par le rabattement automatique des rétroviseurs.
Nota :
  • la distance maximale à laquelle se verrouille le véhicule dépend de l’environnement ;
  • si un ouvrant (porte ou coffre) est ouvert ou mal fermé, le verrouillage ne s’effectue pas. Un signal sonore retentit et il n’y a pas de clignotement des feux de détresse et des répétiteurs latéraux.
Moteur démarré, si après avoir ouvert et fermé une porte, la carte n’est plus dans la zone 4, le message « Carte non détectée » vous alerte que la carte n’est plus dans le véhicule. Cela permet d’éviter, par exemple, de partir après avoir déposé un passager avec la carte sur lui.
L’alerte disparaît lorsque la carte est de nouveau détectée.

Supercondamnation

Lorsque le véhicule est équipé de la supercondamnation, celle-ci permet de verrouiller les ouvrants et d’empêcher l’ouverture des portes par les poignées intérieures (cas d’un bris de glace suivi d’une tentative d’ouverture des portes par l’intérieur).
AVERTISSEMENT
N’utilisez jamais la supercondamnation des portes s’il reste quelqu’un à l’intérieur du véhicule.
Particularité : la supercondamnation n’est pas possible si les feux de détresse ou les feux de position du véhicule sont allumés.
Conseil
Suivant véhicule, le verrouillage du véhicule est accompagné par le rabattement automatique des rétroviseurs.

Activation/désactivation

Pour activer la supercondamnation

Exercez deux appuis successifs sur le bouton 2.
Le verrouillage est visualisé par deux clignotements lents et trois clignotements rapides des feux de détresse et des répétiteurs latéraux.
Suivant véhicule, le verrouillage du véhicule est accompagné par le rabattement automatique des rétroviseurs RÉTROVISEURS.

Pour désactiver la supercondamnation

Exercez un appui sur le bouton 1.
Le déverrouillage est visualisé par un clignotement des feux de détresse.

Carte « mains libres » : pile

AVERTISSEMENT
Lorsqu’il y a nécessité de les remplacer, veiller à prendre le même type de piles ou leur équivalent (consultez un Représentant de la marque).
AVERTISSEMENT
Précautions d’usage liées aux piles :
  • conserver les piles (neuves ou usagées) hors de portée des enfants ;
  • ne pas ingérer les piles.
Danger de brûlure chimique pouvant entraîner la mort.
  • En cas de doute d’ingestion ou d’introduction dans une partie quelconque du corps, consulter au plus tôt un médecin.
AVERTISSEMENT
Lors du remplacement :
  • veiller au bon positionnement des piles.
Risque d’explosion.
  • si le couvercle ne ferme pas correctement, ne pas utiliser et tenir hors de portée des enfants.

Remplacement de la pile

Lorsque le message « Pile carte faible » apparaît au tableau de bord, remplacez la pile de la carte :
  • faites coulisser la coque arrière 1 vers le bas en exerçant une pression sur la zone A ;
  • retirez le cache 2 de la pile ;
  • retirez la pile en appuyant d’un côté et en soulevant de l’autre ;
  • remplacez-la en respectant la polarité et le modèle inscrit dans le couvercle.
Au remontage, procédez en sens inverse, puis appuyez quatre fois, à proximité du véhicule, sur l’un des boutons de la carte : au démarrage suivant, le message disparaît.
Assurez-vous que le couvercle soit bien clippé.
Nota : lors du remplacement de pile, ne touchez pas au circuit électronique et aux contacts situés dans la carte.
Conseil
Assurez-vous que le couvercle soit bien clippé.
Conseil
Les piles sont disponibles chez un Représentant de la marque, leur durée de vie est de deux ans environ. Veillez à l’absence de trace d’encre sur la pile : risque de mauvais contact électrique.

Anomalies de fonctionnement

Si la pile est trop faible pour assurer le fonctionnement, vous pouvez tout de même démarrer et verrouiller/déverrouiller le véhicule .
Conseil
Ne jetez pas vos piles usagées à la poubelle.
Remettez-les à un Représentant de la marque ou consultez les autorités locales pour les déposer auprès d’un centre légale pour les faire recycler.
