Fusibles

Compartiments à fusibles

En cas de non-fonctionnement d’un appareil électrique, vérifiez l’état des fusibles.

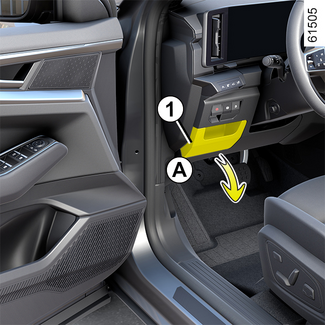

Fusibles dans l’habitacle A

Déclippez la trappe 1.
Conseil
Selon la législation en vigueur ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

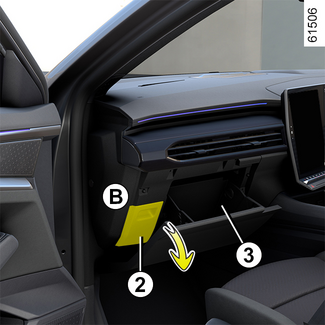

Fusibles dans l’habitacle B

Les fusibles sont situés derrière une trappe 2 dans la boîte à gants 3.
Déclippez la trappe 2.
AVERTISSEMENT
Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d’origine.
Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.

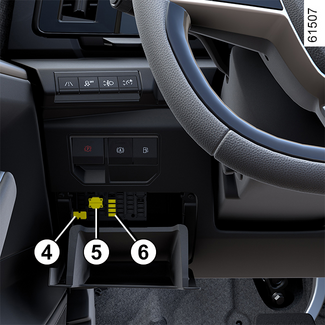

Débrochez le fusible à l’aide de la pince 4, située sur le panneau des fusibles.
Ne tirez pas sur l’élément 5 (risque de désactivation de certains équipements du véhicule).
Vous disposez de fusibles de remplacement dans la zone 6.

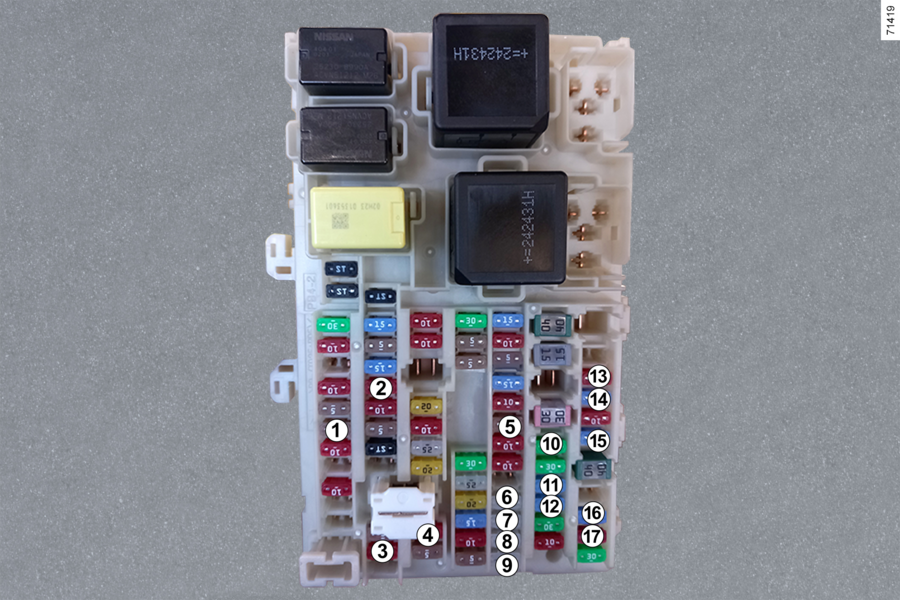

Affectation des fusibles

(la présence des fusibles dépend du niveau d’équipement du véhicule)
NuméroAffectation
1
Tableau de bord
2
Calculateur BCM
3
Contacteur Stop
4
Tableau de bord
5
Rétrovieur électrique
6
Moteur lève-vitre arrière droit
7
Moteur lève-vitre arrière gauche
8
Moteur lève-vitre passager avant
9
Moteur lève-vitre conducteur
10
Prise attelage
11
Indicateur de direction
12
Essuie-vitre arrière / Feux de brouillard arrière
13
Pompe lave-vitre
14
Prise accessoires avant
15
Prise accessoires de coffre / Prise attelage
16
Indicateur de direction
17
Contacteur Stop

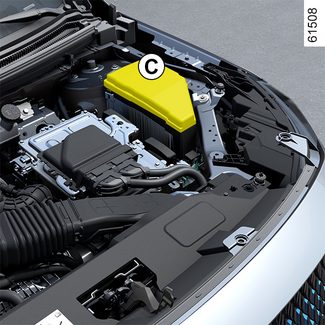

Fusibles dans le compartiment moteur C

Certaines fonctions sont protégées par des fusibles situés dans le compartiment moteur dans le boîtier C.
Toutefois, du fait de leur accessibilité réduite, nous vous conseillons de faire remplacer ces fusibles par un Représentant de la marque.

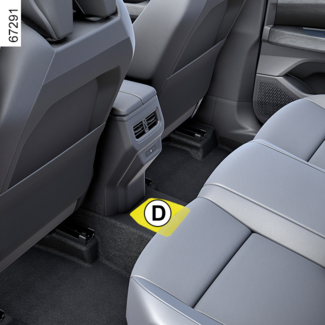

Fusibles sous le plancher arrière D

(suivant véhicule)
Pour des raisons de sécurité, il est interdit d'ouvrir le compartiment fusibles situé sous la trappe D.
AVERTISSEMENT
Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Le témoin présent dans le compartiment moteur vous le rappelle.
Risque de blessures.
AVERTISSEMENT
Avant toute intervention dans le compartiment moteur, coupez impérativement le contact DÉMARRAGE, ARRÊT DU MOTEUR.
