AFFICHEURS ET INDICATEURS
Tableau de bord A
Il s’éclaire à l’ouverture de la porte conducteur. L’allumage de certains témoins est accompagné d’un message.
Vous pouvez personnaliser votre tableau de bord avec un contenu et des couleurs différentes selon votre choix.
Pour les véhicules équipés d’un système de navigation, reportez-vous à la notice de l’équipement.
Pour les véhicules non équipés d’un système de navigation, reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1.
Compte-tours 1
(graduations x 1 000)
Indicateur de vitesse 2
Il s’affiche différement selon la personnalisation choisie au tableau de bord.
Alarme sonore de survitesse
Suivant véhicule et pays, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h.
Indicateur de style de conduite 3
Reportez-vous au paragraphe « ECO conduite » en chapitre 2.
Ordinateur de bord
Reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1.

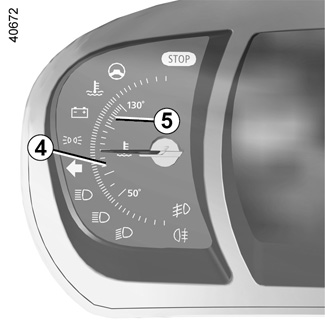

Indicateur de température du liquide de refroidissement 4
En marche normale, l’indicateur 4 doit se situer avant la zone 5. Il peut s’en approcher en cas d’utilisation « intensive ». Il n’y a alerte que si le témoin ® s’allume accompagné d’un message au tableau de bord et d’un signal sonore.

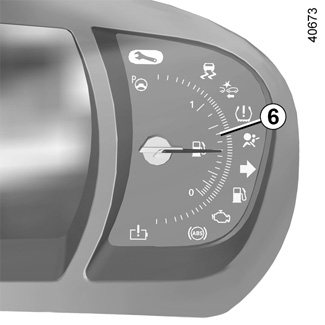

Indicateur de niveau de carburant 6
Si le niveau est au minimum, le témoin M intégré à l’indicateur s’affiche en orange accompagné d’un signal sonore. Faites le plein rapidement.

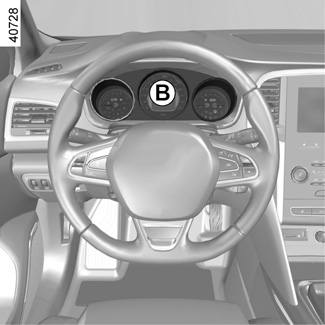

Tableau de bord B
Il s’éclaire à l’ouverture de la porte conducteur. L’allumage de certains témoins est accompagné d’un message.

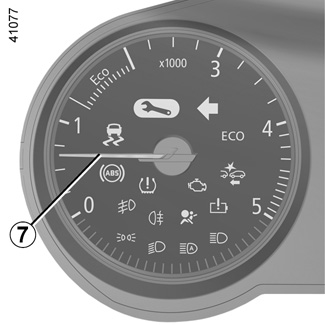

Compte-tours 7
(graduations x 1 000)

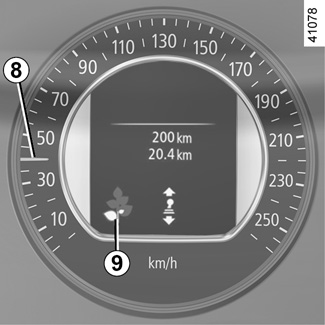

Indicateur de vitesse 8
Il s’affiche différement selon la personnalisation choisie au tableau de bord.
Alarme sonore de survitesse
Suivant véhicule et pays, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h.
Indicateur de style de conduite 9
Reportez-vous au paragraphe « ECO conduite » en chapitre 2.
Ordinateur de bord
Reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1.

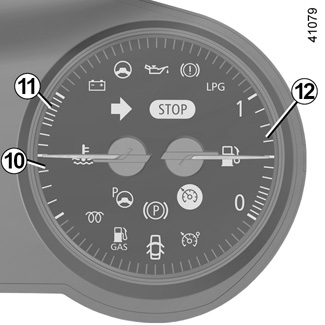

Indicateur de température du liquide de refroidissement 10
En marche normale, l’indicateur 10 doit se situer avant la zone rouge 11. Il peut s’en approcher en cas d’utilisation « intensive ». Il n’y a alerte que si le témoin ® s’allume accompagné d’un message au tableau de bord et d’un signal sonore.
Indicateur de niveau de carburant 12
Si le niveau est au minimum, le témoin M intégré à l’indicateur s’affiche en orange accompagné d’un signal sonore. Faites le plein rapidement.
Alerte niveau d’huile moteur minimum
Au démarrage moteur, l’afficheur au tableau de bord vous alerte lorsque le niveau d’huile minimum est atteint. Reportez-vous au paragraphe « Niveau huile moteur » en chapitre 4.
À la première alerte, vous pouvez la faire disparaître en appuyant sur le contacteur 13 « OK ».
Les alertes suivantes disparaîtront automatiquement au bout de 30 secondes environ.
Tableau de bord en miles
(possibilité de passer en km/h)
Véhicules non équipés d’un système multimédia

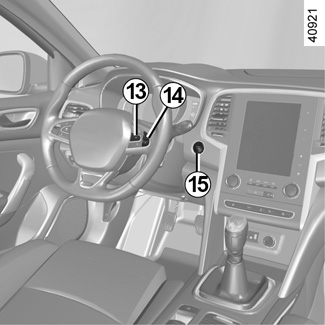

- Contact coupé, appuyez sur la touche OK 13 et sur le bouton de démarrage/arrêt moteur 15;
- à l’aide de la commande 14, sélectionnez « Réglage », « Tableau de bord » puis l’unité ;
- appuyez sur la touche OK 13 pour confirmer.
Pour revenir au mode précédent, effectuez la même opération.
Véhicules équipés d’un système multimédia
Depuis l’écran multimédia, sélectionnez « Système » puis « unités ».
Nota : dans les deux cas, après une coupure de batterie, l’ordinateur de bord reviendra automatiquement à l’unité d’origine.
Afficheur tête haute 16
L’afficheur reprend des informations de conduite et de navigation du tableau de bord et de l’écran multimédia.
Lorsque le véhicule en est équipé, il se déploie au démarrage du moteur et se rétracte à la coupure du moteur.
Vous pouvez régler certains paramètres depuis l’écran multimédia : moteur tournant, accédez au menu « Système », « Affichage » puis « Affichage tête haute ».
Réglage de la hauteur des informations sur l’afficheur
En fonction de votre position de conduite, vous pouvez monter ou descendre les informations sur l’afficheur.
Réglage de la luminosité de l’afficheur
Vous pouvez régler la luminosité (mode jour ou mode nuit)
- automatiquement : la luminosité varie en fonction de lumière extérieur.
- manuellement : la luminosité bascule automatiquement avec l’allumage/extinction des feux.
Dans les deux cas, le mode jour varie en fonction de la luminosité extérieure.
Ne forcez pas manuellement l’ouverture/fermeture de l’afficheur tête haute.
Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt.
La bonne visibilité des informations peut être affectée par :
- la position du siège ;
- la présence d’objet placé sur l’afficheur déployé ;
- la polarisation de certains verres de lunettes ;
- des conditions météorologiques extrêmes (pluie, neige, très fort ensoleillement...).
En cas d’informations contradictoires entre le tableau et l’afficheur tête haute/écran multimédia. référez-vous aux informations affichées au tableau de bord.
Anomalies de fonctionnement
En cas de dysfonctionnement (l’afficheur ne se déploie pas au démarrage du moteur ou l’afficheur se rétracte, moteur tournant, suite à un choc d’un objet avec l’afficheur), effectuez :
- un arrêt/démarrage du moteur ;
ou
- depuis l’écran multimédia, une modification des réglages de déploiement de l’afficheur.
Si le problème persiste, consultez un Représentant de la marque.
Afficheur déployé ou rétracté, aucun objet ne doit être placé sur celui-ci ou dans son rangement.
N’utilisez pas de produits solvants, détergents ou de chiffon abrasif pour nettoyer l’afficheur.
Utilisez uniquement des lingettes microfibres.
