DISPOSITIFS DE CORRECTION ET D’ASSISTANCE À LA CONDUITE

  • 1
  • 2
  • 3
  • 4
  • 5

Suivant véhicule, ils peuvent être constitués de :

- ABS (antiblocage des roues) ;

- ESC (contrôle dynamique de conduite) avec contrôle du sous-virage et système antipatinage ;

- assistance au freinage d’urgence ;

- antipatinage avancé ;

- freinage actif d’urgence ;

- aide au démarrage en côte.

Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d’adapter le comportement du véhicule à la volonté de conduite.

Les fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manoeuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

ABS (antiblocage des roues)

Lors d’un freinage intensif, l’ABS permet d’éviter le blocage des roues donc de maîtriser la distance d’arrêt et de conserver le contrôle du véhicule.

Dans ces conditions, des manoeuvres d’évitement en freinant sont alors possibles. De plus, ce système permet d’optimiser les distances d’arrêt notamment sur sol peu adhérent (sol mouillé...).

Chaque mise en oeuvre du dispositif se manifeste par un tremblement de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules...).

En cas d’urgence, il est recommandé d’appliquer sur la pédale une pression forte et continue. Il n’est pas nécessaire d’agir par pressions successives (pompage). L’ABS modulera l’effort appliqué dans le système de freinage.

Anomalies de fonctionnement :

- © et x allumés au tableau de bord accompagnés des messages « ABS à contrôler », « Système freinage à contrôler » et « ESC à contrôler » : cela indique que l’ABS, l’ESC et l’aide au freinage d’urgence sont désactivés. Le freinage est toujours assuré ;

-  x, D, © et ® allumés au tableau de bord accompagnés du message « Panne système de freinage » : cela indique une défaillance des dispositifs de freinage.

Dans les deux cas, consultez un Représentant de la marque.

Le témoin ® vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

Votre freinage est partiellement assuré. Toutefois, il est dangereux de freiner brusquement et ceci vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites appel à un Représentant de la marque.

Contrôle dynamique de conduite ESC avec contrôle de sous-virage et système antipatinage

Contrôle dynamique de conduite ESC

Ce système aide à conserver le contrôle du véhicule dans les situations « critiques » de conduite (évitement d’un obstacle, perte d’adhérence dans un virage…).

Principe de fonctionnement

Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur.

D’autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle.

Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement du système le témoin  clignote au tableau de bord.

Contrôle de sous-virage

Ce système optimise l’action de l’ESC dans le cas d’un sous-virage prononcé (perte d’adhérence du train avant).

Système antipatinage

Ce système aide à limiter le patinage des roues motrices et à contrôler le véhicule dans les situations de démarrages, d’accélérations ou de décélérations.

Principe de fonctionnement

À l’aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu’à ce que la motricité redevienne compatible avec le niveau d’adhérence sous la roue.

Le système agit aussi sur le régime moteur selon l’adhérence disponible sous les roues, indépendamment de l’action exercée sur la pédale d’accélérateur.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le message « ESC à contrôler », le témoin © et le témoin  s’affichent au tableau de bord.

Dans ce cas, l’ESC et le système antipatinage sont désactivés. Faites appel à un Représentant de la Marque.

Inhibition de la fonction

(suivant véhicule)

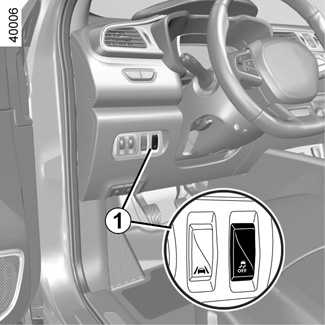

Dans certaines situations (conduite sur sol très mou : neige, boue… ou conduite avec des roues chaînées), le système peut réduire la puissance moteur pour limiter le patinage. Si cet effet n’est pas souhaité, il est possible de désactiver la fonction par appui sur le contacteur 1.

Le message « Antipatinage désactivé » apparaît au tableau de bord pour vous en avertir.

Le système antipatinage apportant une sécurité supplémentaire, il est déconseillé de rouler avec la fonction inhibée. Sortez de cette situation dès que possible par un nouvel appui sur le contacteur 1.

Nota : la fonction est automatiquement réactivée à la mise sous contact du véhicule ou dès le dépassement d’une vitesse d’environ 40 km/h.

Assistance au freinage d’urgence

C’est un système complémentaire à l’ABS qui aide à réduire les distances d’arrêt du véhicule.

Principe de fonctionnement

Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, l’assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS. Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.

Allumage des feux de détresse

Suivant véhicule, ceux-ci peuvent s’allumer en cas de forte décélération.

Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d’adapter le comportement du véhicule à la volonté de conduite.

Les fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manoeuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

Antipatinage avancé (contrôle d’adhérence)

Lorsque le véhicule en est équipé, le contrôle d’adhérence permet de faciliter le contrôle du véhicule sur des routes en conditions d’adhérence réduite (sol meuble...).

Pour votre sécurité et le respect de la législation en vigueur.

Lorsqu’il y a nécessité de les remplacer, il ne faut monter sur votre véhicule que des pneumatiques de même marque, dimension, type et structure sur un même essieu.

Ils doivent : soit avoir une capacité de charge et une capacité de vitesse au moins égale aux pneumatiques d’origine, soit correspondre à ceux préconisés par un Représentant de la marque.

Le non-respect de ces instructions peut mettre en cause votre sécurité et invalider la conformité de votre véhicule.

Risque de perte de contrôle du véhicule.

Mode « Route »

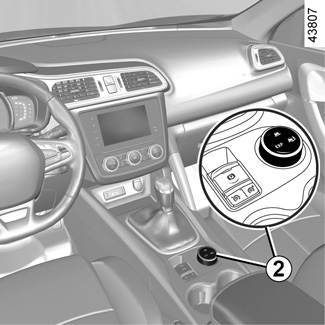

Au démarrage du véhicule, le témoin intégré au sélecteur 2 s’allume accompagné du message au tableau de bord « Mode automatique activé ».

Cette position permet une utilisation optimale dans des conditions de route normales (sèche, humide, faible neige...).

Le mode « Route » utilise les fonctions de l’antipatinage.

Mode « Sol meuble »

Tournez le sélecteur 2 : le témoin intégré s’allume accompagné du message au tableau de bord « mode sol meuble activé ». Cette position permet une utilisation optimale dans des conditions sol meuble (boue, sable, feuilles mortes...). Le mode « Sol meuble » utilise les fonctions de l’antipatinage. Le système bascule automatiquement en mode « Route » au-delà de 40 km/h environ et le témoin intégré au sélecteur 2 s’allume.

Mode « Expert »

Tournez le sélecteur 2 : le témoin intégré s’allume accompagné du message au tableau de bord « mode expert activé ». Cette position permet une utilisation optimale dans les conditions extrêmes (routes très enneigées ou très boueuses). Le régime moteur est laissé sous le contrôle du conducteur.

Le système bascule automatiquement en mode « Route » au-delà de 40 km/h environ et le témoin intégré au sélecteur 2 s’allume.

Freinage actif d’urgence

À l’aide du radar 3, le système détermine la distance qui le sépare du véhicule qui le précède et alerte le conducteur s’il existe un risque de collision frontale. Il peut volontairement freiner le véhicule pour limiter les dommages d’une collision.

Nota : veillez à ce que le radar 3 ne soit pas occulté (saletés, boue, neige… ou par la monte d’accessoires tels qu’un pare-buffle).

Fonctionnement

En roulage (vitesse comprise entre 30 et 140 km/h), lorsqu’il y a un risque de collision avec le véhicule qui le précède, l’indicateur 4 s’affiche en rouge au tableau de bord, accompagné d’un signal sonore.

Si le conducteur appuie sur la pédale de frein et que le système détecte toujours un risque de collision, la force de freinage est accentuée.

Si le conducteur ne réagit pas suite à l’alerte et que la collision devient imminente, le système actionne le freinage.

Le système ne détecte que les véhicules roulant dans le même sens de circulation. Le système peut notamment ne pas détecter les motocyclistes en raison de la difficulté à prévoir leur trajectoire.

Activation, désactivation du système

Pour les véhicules équipés d’un système de navigation

Depuis l’écran multimédia 5, sélectionnez le menu « Véhicule », « Aides à la conduite », « Freinage actif » puis choisissez « ON » ou « OFF ».

Vous pouvez accéder directement au menu « Aides à la conduite » depuis la touche 6 .

Pour les véhicules non équipés d’un système de navigation

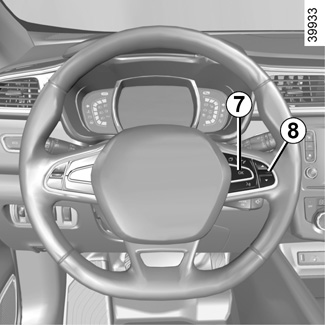

- véhicule à l’arrêt, faites un appui long sur le contacteur 7 OK pour accéder au menu de réglage ;

- faites des appuis successifs sur la commande 8 vers le haut ou vers le bas jusqu’au menu « Aides à la conduite ». Appuyez sur le contacteur 7 OK ;

- faites des appuis successifs sur la commande 8 vers le haut ou vers le bas jusqu’au menu « Freinage actif » et appuyez sur le contacteur 7 OK.

Appuyez de nouveau sur le contacteur 7 OK pour activer ou désactiver la fonction :

= fonction activée

< fonction désactivée

À la désactivation du système, le témoin  s’allume au tableau de bord. Le système se réactive à chaque remise sous contact du véhicule.

Conditions d’inhibition du système

Le système ne s’active pas :

- lorsque le levier de boîte de vitesses est en position neutre ou point mort ;

- lorsque le frein de parking est activé ;

- dans un virage ;

- pour les véhicules équipés de 4 roues motrices, lorsque le contrôle dynamique de conduite ESC avec contrôle de sous virage et système antipatinage est désactivé (reportez-vous au paragraphe « Contrôle dynamique de conduite ESC avec contrôle de sous virage et système antipatinage » en pages précédentes). Le témoin  s’allume.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le témoin  s’allume au tableau de bord accompagné du message « Freinage actif déconnecté ».

Il y a deux possibilités :

- le système est momentanément perturbé (par exemple : radar occulté par des saletés, boue, neige...). Dans ce cas, stationnez le véhicule et arrêtez le moteur. Nettoyez la zone du radar. Au prochain démarrage du moteur, le témoin et le message s’éteignent

- si ce n’est pas le cas, cela peut provenir d’une autre cause, consultez un Représentant de la marque.

Freinage actif d’urgence

Cette fonction est une aide supplémentaire à la conduite. Cependant, cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Interventions/réparations du système

- En cas de choc, l’alignement du radar peut être modifié et ses prestations peuvent en être affectées. Désactivez la fonction, consultez un Représentant de la marque.

- Toute intervention dans la zone de localisation du radar (remplacement, réparation, retouche peinture...) doit être effectuée par un professionnel qualifié.

- La monte d’accessoires pouvant occulter le radar est interdite (pare-buffle...).

Seul un Représentant de la marque est habilité à intervenir sur le système.

Cas de perturbations du système

Certaines conditions peuvent perturber ou dégrader le fonctionnement du système tel que :

- un environnement complexe (pont métallique...) ;

- de mauvaises conditions climatiques (neige, grêle, verglas...).

Risque de freinage intempestif.

Freinage actif d’urgence

Limitation du fonctionnement du système

- Le système ne réagit que sur les véhicules mobiles ou ayant été vus mobiles.

- Un véhicule circulant en sens inverse ne déclenche aucune alerte ni aucune action sur le fonctionnement du système.

- La zone du radar doit rester propre et exempte de toutes modifications pour garantir le bon fonctionnement du système.

- Le système peut ne pas réagir sur les véhicules de petit gabarit tels que les motos, vélos, aussi efficacement que sur les autres véhicules.

Désactivation de la fonction

La fonction doit être désactivée si :

- les feux de stop ne fonctionnent pas ;

- l’avant du véhicule a subi un choc ou une dégradation ;

- le véhicule est remorqué (dépannage).

Interruption de la fonction

Vous pouvez interrompre le freinage actif à tout moment par un appui rapide sur la pédale d’accélérateur.

Si le conducteur remarque un comportement anormal du système, consultez un Représentant de la marque.

Aide au démarrage en côte

En fonction de l’inclinaison de la pente, ce dispositif vous assiste lors d’un démarrage en côte. Il empêche le véhicule de reculer, en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l'accélérateur.

Fonctionnement du système

Il fonctionne uniquement lorsque le levier de vitesses est en position autre que le point mort (position autre que N ou P pour les boîtes de vitesses automatiques) et que le véhicule est à l’arrêt complet (appui sur la pédale de frein).

Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent (le véhicule roule en fonction de la pente).

Le système d'aide au démarrage en côte ne peut totalement empêcher le véhicule de reculer dans tous les cas (très fortes déclivités…).

Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer.

L’aide au démarrage en côte ne doit pas être utilisée pour un arrêt prolongé : utilisez la pédale de frein.

Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente.

Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule.

Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents.

Risques de blessures graves.
