HAYON MOTORISÉ

  • 1
  • 2
  • 3
  • 4
  • 5

Lorsque le véhicule en est équipé, le hayon se verrouille et déverrouille en même temps que les portes.

Vous disposez des modes suivant pour manoeuvrer le hayon :

- par la carte en utilisation télécommande ;

- par les commandes sur le hayon ;

- par la commande sur la planche de bord ;

- suivant véhicule, par la fonction « mains libres ».

Pendant l’ouverture/fermeture du hayon, veillez à ce que rien ne vienne gêner la manoeuvre.

Conditions d’utilisation

- Immobilisez le véhicule.

- En cas de gel/neige pouvant empêcher l’ouverture du hayon, retirez impérativement le gel/neige pour libérer le hayon.

- En cas de déchargement de la batterie ou de son changement, le hayon doit être fermé (manuellement si nécessaire) pour retrouver la motorisation du hayon.

Lors de l’ouverture/fermeture du hayon, assurez-vous que personne ne soit à proximité des parties en mouvement.

Risques de blessures.

Ouverture/fermeture

L‘activation de l’ouverture ou la fermeture du hayon motorisé par appui sur la commande de la planche de bord ou à l’aide de la carte est identifiée par trois signaux sonores, juste avant que le hayon commence son mouvement.

Pour éviter d’endommager le système de hayon, ne forcez pas manuellement le hayon pour qu’il s’ouvre ou se ferme lorsque celui-ci est en mouvement.

Par la carte en utilisation télécommande

Contact coupé, faites un appui long sur le contacteur 1 de la carte.

Par mesure de sécurité, les manoeuvres d’ouverture/fermeture ne doivent se faire que véhicule à l’arrêt.

Risques de blessures.

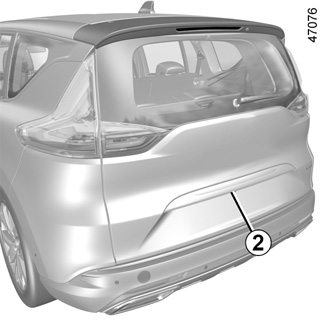

Par la commande extérieure d’ouverture du hayon

Pressez la commande 2.

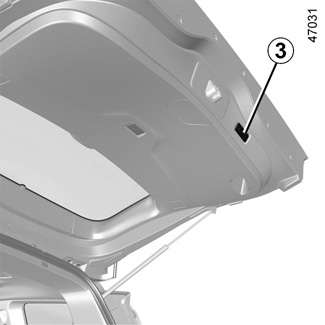

Par la commande intérieure de fermeture du hayon

Pressez la commande 3.

Désactivez la fonction « mains libres » avant de :

- passer le véhicule sous un portique de lavage ;

- laver le véhicule manuellement ;

- manipuler la roue de secours ou l’attelage ;

- ...

Risque d’ouverture involontaire du hayon pouvant entraîner des blessures.

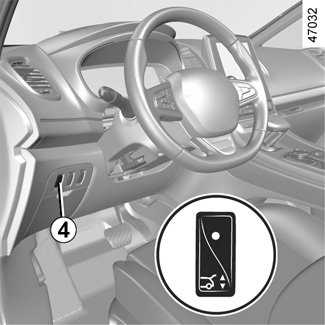

Par la commande sur la planche de bord

Faites un appui long sur le contacteur 4.

Par la fonction « mains libres »

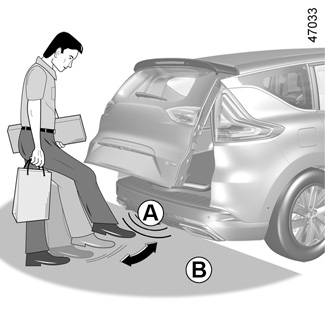

La fonction « mains libres » permet d’accéder au coffre les mains chargées. Assurez-vous que la carte se trouve à 1 mètre environ dans la zone centrale du bouclier arrière du véhicule (zone B). Contact coupé, positionnez-vous à une distance de 45 cm environ du bouclier arrière du véhicule et effectuez un mouvement avant/arrière avec votre pied dans la zone A.

Le capteur détecte l’approche puis l’éloignement de votre pied et déclenche l’ouverture ou la fermeture du hayon.

Ne conservez pas le pied en l’air. Effectuez le mouvement sans interruption et sans toucher le bouclier arrière.

Nota : hayon ouvert, après détection d’une commande de fermeture, celui-ci attend environ 3 secondes avant d’enclencher sa fermeture (un signal sonore est émis toutes les secondes).

Activation/désactivation de la fonction « mains libres »

Pour accéder à l’activation ou la désactivation de la fonction, reportez-vous à la notice multimédia.

Sélectionnez « ON » ou « OFF »

Particularités d’utilisation de la fonction « mains libres »

- La fonction « mains libres » n’est plus disponible après plusieurs jours d’inactivité du véhicule ou après 15 minutes environ si le véhicule est déverrouillé. Pour la réactiver, utilisez le bouton de déverrouillage de la carte.

- La fonction « mains libres » n’est disponible que véhicule à l’arrêt, moteur arrêté (et non mis en veille par la fonction Stop and start).

- La fonction « mains libres » peut ne pas fonctionner si le véhicule est équipé d’un attelage ou est situé dans une zone à forts rayonnements électromagnétiques.

Arrêt de la manoeuvre du hayon

Il est possible à tout moment d’arrêter le mouvement du hayon motorisé par un appui court sur l’une des commandes. En fonction de la position d’ouverture, le hayon peut cependant continuer à s’ouvrir manuellement.

Si le hayon s’est arrêté en position intérmédiaire, au prochain appui, le mouvement du hayon sera à l’inverse du mouvement précédant l’arrêt.

Mode manuel

Après un arrêt du hayon, vous pouvez si vous le désirez le manoeuvrer manuellement.

Vous pouvez à tout moment, reprendre la manoeuvre automatiquement par appui sur l’une des commandes.

Détection d’obstacle

Lorsque le hayon rencontre un obstacle (présence d’un objet ou d’une personne) durant sa manoeuvre, celui-ci s’arrête. En fonction de la position d’ouverture, le hayon peut cependant continuer à s’ouvrir manuellement.

Appuyez sur une commande d’ouverture/fermeture du hayon pour reprendre le mouvement du hayon dans le même sens qu’avant la rencontre de l’obstacle.

La détection d’obstacle est une aide à l’ouverture/fermeture du hayon, elle ne remplace en aucun cas la vigilance ni la responsabilité de l’utilisateur.

Limitation de l’angle d’ouverture du hayon

Vous pouvez régler la hauteur maximum d’ouverture du hayon. Il s’arrêtera systématiquement à la position choisie :

- ouvrez le hayon jusqu’à une position intermédiaire ;

- ajustez manuellement le hayon jusqu’à la position choisie ;

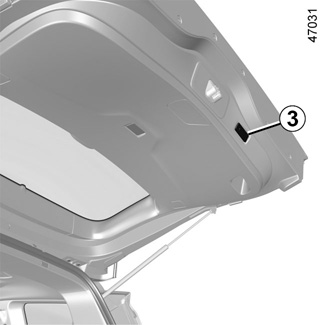

- appuyez plus de 3 secondes sur la commande 3 du hayon motorisé pour mémoriser la position.

Deux signaux sonores retentissent pour vous avertir de la bonne prise en compte.

Précautions d’utilisation

- Avant toute ouverture/fermeture du hayon, assurez-vous que l’espace environnant soit suffisant, pour permettre le déploiement du hayon. Sinon, arrêtez le mouvement du hayon avec la commande extérieure du hayon et maintenez le hayon en position avec la main (le hayon peut continuer à s’ouvrir manuellement).

- Si le hayon est en mouvement et qu’un démarrage moteur a lieu, le mouvement s’arrête quelques secondes puis reprend.

- Limitez les arrêts manuels répétés durant le mouvement automatique du hayon (risque d’endommagement du système du hayon).

- Le système « mains libres » peut être momentanément perturbé lorsque l’un des capteurs intégrés à l’arrière du bouclier est occulté (saletés, boue, neige, sel d’épandage…). Nettoyez les capteurs. Si le problème persiste, consultez un Représentant de la marque.

Anomalies de fonctionnement

Si vous actionnez le hayon motorisé de façon continue pendant environ une minute (enchaînement d’ouvertures et de fermetures), celui-ci se bloque pour éviter une surchauffe et le fonctionnement revient à la normale après environ une minute.

Le hayon motorisé ne fonctionne pas si la batterie est faiblement chargée. Dans ce cas, faites fonctionner le hayon motorisé moteur démarré.

Dans des conditions climatiques très froides, l’ouverture ou la fermeture automatique peut ne pas fonctionner si les joints du hayon sont gelés.

Nota : dans des conditions climatiques très froides, l’ouverture automatique peut ne pas fonctionner si les joints de la porte sont gelés.

Il est interdit de fixer tout dispositif de portage (porte-vélo, coffre à bagages...) en appui sur la porte de coffre. Pour l’installation d’un dispositif de portage sur votre véhicule, adressez-vous à un Représentant de la marque.

Responsabilité du conducteur lors du stationnment ou arrêt du véhicule

Ne quittez jamais votre véhicule, en laissant un enfant, un adulte non autonome ou un animal même pour une courte durée à l’intérieur du véhicule ou à l’arrière du hayon.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres, le hayon motorisé ou encore en verrouillant les portes.

RISQUE DE MORT OU BLESSURES GRAVES.
