FUSIBLES
Compartiment à fusibles
En cas de non-fonctionnement d’un appareil électrique, vérifiez l’état des fusibles.
Ouvrez la trappe A. Appuyez sur le bas du clip 1 et tirez simultanément sur la trappe A pour la retirer et accéder aux fusibles.
Pour repérer les fusibles, aidez-vous de l’étiquette d’affectation des fusibles située dans le rangement A.
Le remplacement de certains fusibles nécessite l’intervention d’un professionnel qualifié, ces fusibles ne figurent pas sur l’étiquette.
N’intervenez que sur les fusibles représentés sur l’étiquette.
Suivant la législation ou par précaution :
procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles de rechange.

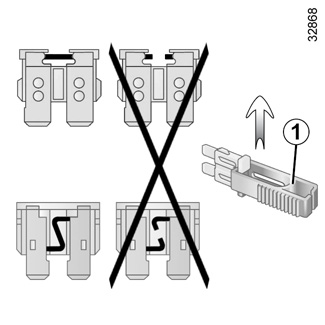

Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d’origine.
Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.
Pince 1
Débrochez le fusible à l’aide de la pince 1, située en dessous des fusibles.
Pour le sortir de la pince, glissez-le latéralement.
Il est recommandé de ne pas utiliser les emplacements fusibles libres.
Affectation des fusibles
(la présence des fusibles dépend du niveau d’équipement du véhicule)
Symbole | Affectation | ||
|---|---|---|---|
H
| Lave-vitres
| ||
î
| Prise accessoires multimédia, écran multimédia
| ||
Æ
| Prise accessoires avant et arrière deuxième rangée
| ||
Ì
| Avertisseur sonore
| ||
Ý
| Prise attelage
| ||
ë
| Prise accessoires de troisième rangée et de coffre
| ||
×
| Feux de Stop, unité centrale habitacle
| ||
| Unité centrale habitacle, essuie-vitre arrière, feux de brouillard arrière
| ||
D
| Feux indicateurs de direction, feux de détresse, feux de stop surélevé
| ||
f
| Essuie-vitre
|
Pour repérer les fusibles, aidez-vous de l’étiquette d’affectation des fusibles située dans le rangement.
Le remplacement de certains fusibles nécessite l’intervention d’un professionnel qualifié, ces fusibles ne figurent pas sur l’étiquette.
N’intervenez que sur les fusibles représentés sur l’étiquette.
