ARRIÈRE

Coffre

Tablette arrière

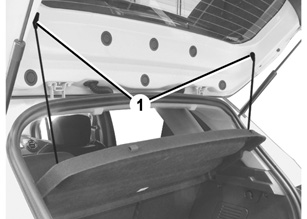

Pour déposer la tablette arrière :

- décrochez les deux cordons 1 (côté porte de coffre) ;

- soulevez légèrement la tablette pour la déclipper ;

- tablette déclippée, soulevez un côté de la tablette et sortez-le ;

- sortez la tablette.

Pour la reposer, procédez dans le sens inverse.

Plancher mobile

Le plancher mobile 2 permet :

- d’obtenir un plancher plat ;

- d’obtenir un plus grand volume de coffre ;

- de compartimenter le coffre.

Reportez-vous au paragraphe « Aménagements coffre à bagages » en chapitre 3 de votre notice d’utilisation pour ranger le plancher mobile.

Réservoir à carburant

Votre véhicule est équipé d’un portillon et d’un bouchon.

- Véhicule déverrouillé, pour ouvrir le portillon, passez le doigt dans la découpe 3, tirez le portillon et retirez le bouchon 4 ;

- en roulage, lorsque le témoin d’alerte mini-carburant L s’allume, faites le plein rapidement ;

- après allumage du témoin, vous disposez, à vitesse modérée, d’environ 50 km d’autonomie.

Suivant véhicule, la capacité du réservoir est de 40 à 45 litres environ.

Outils

Ils se situent sous le tapis de coffre dans l’emplacement 5 ou, suivant véhicule, dans un sac de rangement dans le coffre.

Les outils sont constitués, suivant véhicule, de :

- clé de roue ;

- cric ;

- clé d’enjoliveur ;

- guide vis de roue ;

- anneau de remorquage ;

- levier de blocage de l’anneau de remorquage. ;

- sac contenant les vis de roue.

Caisson de basse

Pour les véhicules qui en sont équipés, le caisson de basse 7 se situe dans l’emplacement 5.

Pour y accéder, soulevez le plancher mobile puis le tapis de coffre.

Déposez et rebranchez toujours le caisson de basse 7 dans la même position et manipulez-le avec précaution.

Kit de gonflage des pneumatiques/Roue de secours

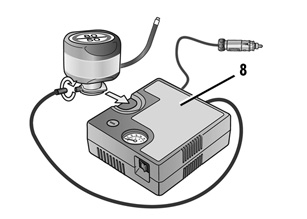

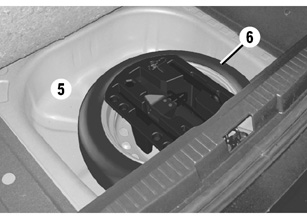

Suivant véhicule, vous disposez en cas de crevaison d’un kit de gonflage des pneumatiques 8 ou d’une roue de secours 6.

Pour y accéder, soulevez le plancher mobile puis le tapis de coffre.
